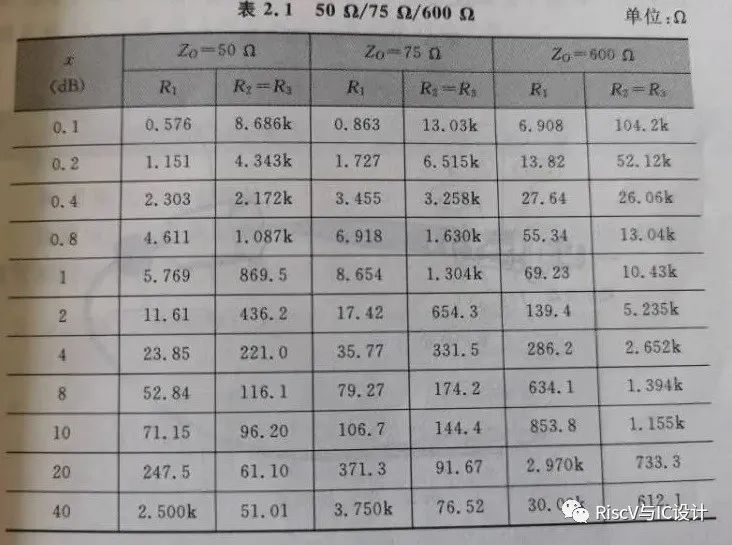

　　Z0为特征阻抗，一般取50欧姆或75欧姆、long8唯一官方网站600欧姆，根据上面公式计算出常见的衰减x db时的电阻取值如下：

　　当没有合适电阻时，可以采用串并联方式，电阻在满足功率要求情况下取贴片小封装的，这样频率特性更好。

　　如前1-5所示，电阻是有ESL（Lp)和ESC(Cp)的,有频率特性，电阻衰减网络要工作频带宽，long8唯一官方网站必须做频带补偿，如下图所示：

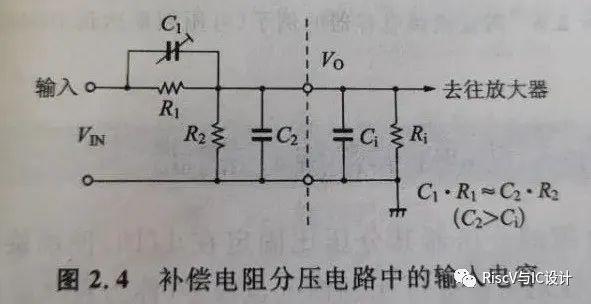

　　此图是高输入阻抗的衰减网络，多用在示波器探头电路上，C1long8唯一官网、C2是频带补偿电容，Ci是输入电容，当R1C1=(Ri//R2)(C2+Ci),理论上具有无限平坦带宽，一般Ri>
