　　。当接通电源后（1.5 ~ 15V直流工作电压），多谐振荡器起振，输出1.5~2.5kHZ的，阻抗匹配器推动压电蜂鸣片发声。

　　电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。磁场与固定磁铁产生吸力，带动振动膜片发声龙8long8。

　　蜂鸣器按驱动方式可分为有源蜂鸣器和无源蜂鸣器。有源蜂鸣器内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。无源蜂鸣器内部不带振荡源，需要提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音。

　　蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示。驱动电路通常由三极管或集成电路构成，以驱动蜂鸣器发声。

　　蜂鸣器是一种有效的组件，可以在我们的系统或项目中包含声音功能。它是一款非常小且坚固的两引脚器件，因此可以简单地在面包板或PCB上使用。所以在大多数应用中，这个组件被广泛使用。

　　常见的蜂鸣器有简单型和现成型两种。简单型一旦通电就会连续发出嘟嘟声。现成的类型看起来更重并会发出蜂鸣声。嘟。嘟。这种声音是由于其内部振荡电路引起的。

　　该蜂鸣器使用范围为 4V – 9V 的直流电源。为此，使用 9V电池，但建议使用稳压 +5V/+6V 直流电源。一般通过开关电路连接，以必要的时间间隔打开/关闭蜂鸣器。

　　无源他激型蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出，无源他激型蜂鸣器的工作发声原理图如图：

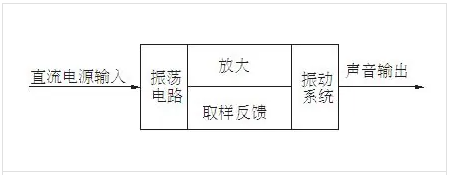

　　有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号，有源自激型蜂鸣器的工作发声原理图如图：

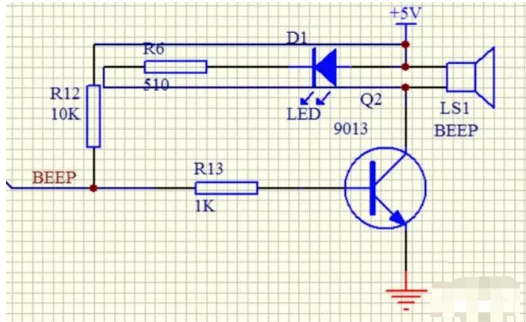

　　电阻R12是单片机一个引脚的，上拉电阻，由于单片机输出电流小，固添加，上拉电阻增大引脚的电流驱动能力。R13接在三极管的基极和IO口之间，起到的作用是保护I0口电压过大被烧毁。R6电阻的作用是保护led发光二极管。龙8long8手机登录

　　三极管9013起到开关作用，其基极的高电平使三极管饱和导通，是蜂鸣器发出报警声音。而基极低电平则使三极管关闭，蜂鸣器停止发生。

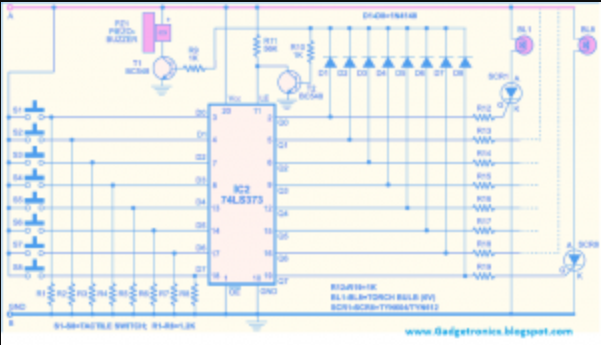

　　测验蜂鸣器电路的数量很多，但大多数电路都面临许多问题，而且有些电路成本很高。这是一个完美且具有成本效益的电子电路，可用于学校和大学的测验。该电路与称为 IC 74LS373 的特殊 IC、开关、压电蜂鸣器和灯泡一起用于指示。这些开关将提供给每个参赛选手并可以将相应的灯泡放在他们面前，以确定哪支球队首先按下开关。让我们看看这个测验蜂鸣器电路的工作原理。

　　IC 74LS373 构成了该电路的主要核心，它是一个透明锁存器，由具有三种状态输出的八个锁存器组成。该 IC 有 8 个输入，可供 8 个团队使用它。该电路由 5V 电源供电，您可以看到开关直接连接到电源，因此当未按下开关时，它会向输入引脚 (D0-D7) 提供低信号龙8long8。

　　SCR（可控硅整流器）连接到 IC 的输出引脚，并且还连接了二极管。这里使用 SCR 来打开需要相当大功率的灯泡。二极管用于允许电流从IC的输出引脚正向流动，从而使晶体管导通，从而执行锁存操作。

　　测验蜂鸣器电路可以通过打开电源来初始化，一旦打开，测验蜂鸣器就可以使用了。当按下（S1-S8）的任何输入开关时，相应的输出引脚将变高。诱导晶体管导通，然后 LE 引脚被拉至低电平状态。LE 引脚的低电平状态启用 IC 的锁存器，从而在输出引脚中提供连续的高信号。此时，IC 将不会响应任何其他开关向其提供的任何输入信号。高输出信号进一步打开 SCR，从而该团队的相应灯泡将发光，并且连接到蜂鸣器的晶体管 T1 将打开蜂鸣器。由于输出与输入锁存，该电路消除了参与者之间的混乱，并且还为八支球队同时比赛提供了空间。

　　该蜂鸣器电路可以通过关闭电源然后再次打开来重置。因此，与其他电路相比，该测验蜂鸣器电路具有成本效益且高效。

　　这是一个用简单的方法制作电子蜂鸣器电路。但非常有用，而且价格低于 1 美元。仅使用 9 伏电池。因此无需担心 220V 电压对蜂鸣器漏电或触电。除非还有LED会发光。表明电路工作也正常。

　　从图中的电路中可以看到，我们使用了两个晶体管，它们是匹配对晶体管（CS 9012、CS9013），它们与一些电阻器电容器一起工作。在作为振荡器电路建立声音信号频率。

　　通过两个电阻器 - R=1.2K 和 C=0.047uF 来设置输出频率。这可以稍微改变两个分量的值，从而输出声音发生变化。然而，从实验来看，这个值将是最佳频率。

　　电路中，两个晶体管Q1和Q2构成非稳态多谐振荡器电路。 Q2的集电极连接扬声器，作为电路的负载。电容器C1、C2和电阻器R3、R4是定时部分并设置输出信号的频率。

　　首先，我们打开电灯开关。然后，电流流向二极管-D1和电阻器-R1。它是该电路的正电压电源。接下来，一些电流流向 ZD1-9.1V齐纳二极管。它使 ZD1 两端的电压保持恒定的 9 伏。

　　地线连接到车门开关和驾驶室灯。这是由门控制的。仅当门打开时，此开关才会接地。假设我们关闭启动开关并打开前灯。然后司机打开车门。振荡器发生器电路将工作。蜂鸣器发出约 1500 赫兹频率的响亮声音。它会提醒我们忘记关车内的灯。
