　　，看到这个发表于1947年《大众科学》（ Popular Science ）杂志的一个单管收音机，安装起来只有火柴盒大小。在这个

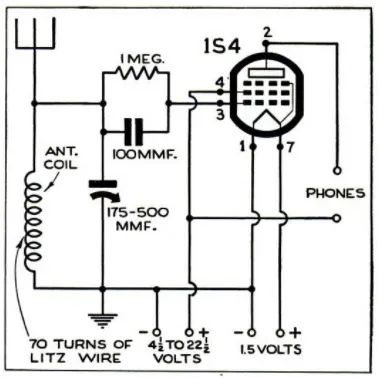

　　这个单管收音机电路使用了1S4低电压电子管和少量的外围元件组成。从电路图上可以看到因为使用了低压电子管，主电源范围为4.5-22.5V，灯丝电压为1.5V，这相比高压电子管上百伏甚至几百伏的电压可低太多太多了。可调电容为175-500pF，电容小无法覆盖整个广播频段，可以改变电容、线圈来扩展可接收范围。单看电压和体积，在那个年代来说可是相当Nice了。龙8游戏官方进入

　　要想复刻这种老旧的收音机，龙8游戏官方进入需要找到1S4或1T4电子管。还需要一个老式高阻耳机龙8long8。阻容和天线应该都是比较容易替换的。
