　　值随电压而变”，或者是说“电阻值对电压敏感”“的阻器。相应的英文名称叫“Voltage Depen

　　随着加在它上面的电压不断增大，它的电阻值可以从MQ（兆欧）级变到mQ（毫欧）级。当电压较低时，压敏电阻工作于漏电流区，呈现很大的电阻，漏电流很小;当电压升高进入非线性区后，电流在相当大的范围内变化时，电压变化不大，呈现较好的限压特性;电压再升高，压敏电阻进入饱和区，呈现一个很小的线性电阻，由于电流很大，时间一长就会使压敏电阻过热烧毁甚至炸裂。正常使用时压敏电阻处于漏电流区，受到浪涌冲击时进入非线性区泄放浪涌电流，一般不能进入饱和区。

　　压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。现在大量使用的”氧化梓”（Q）压敏电阻器，它的主体材料有二价元素〈Zn）和六价元素氧（O）所构成。所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-T族氧化物半导体”。

　　1. 电压变化不灵敏：正常情况下，压敏电阻会对电压进行响应，当电压超出特定的范围时，电阻值会急剧下降以保护电路。但当压敏电阻损坏后，它可能无法适当地响应电压变化，导致电压变化不灵敏，无法正常保护电路。

　　2. 电压波动或过压：如果压敏电阻失效，可能导致电压过大或过小的波动，或者无法有效地限制电路中的过压情况。这可能会导致电路中其他元件的损坏，甚至可能引起故障或电源失效。

　　3. 烧毁或短路现象：当压敏电阻损坏时，可能会发生烧毁或短路现象。这通常是由于电阻内部结构损坏或热敏材料失效导致的。这种情况下，压敏电阻可能会产生明显的烟雾、异味或烧焦的痕迹，甚至会导致电路中断或短路。

　　4. 电阻值变化：损坏的压敏电阻可能会导致其电阻值发生变化。这意味着在正常工作情况下，电阻值可能变得不稳定或无法正常测量。

　　5. 外观损坏：当压敏电阻损坏时，外观可能会出现明显的物理损坏，如裂纹、变形或破碎。这些损坏可与其他现象一起出现，提示压敏电阻已经损坏。

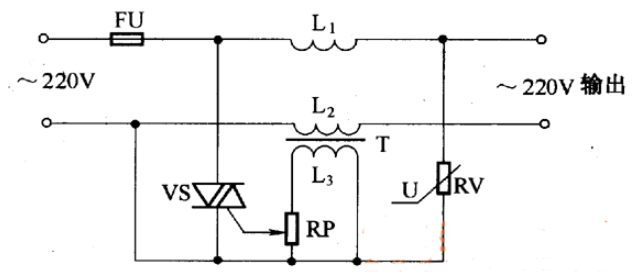

　　该过压保护电路如图所示。在220V市电工常时，通过零序电流互感器T初级线的电流大小相等、方向相反，这两个电流的向量和为零，互感器T次级绕组L3中无电流流过，双向晶闸管VS得不到触发信号而处于截止状态。当电源电压过高时，压敏电阻器RV击穿放电，破坏了原电路的平衡状态，认中有感应电压输出，由电位器RP1检出的信号便会触发双向晶刊管饱和导通，致使流过保险丝FU的电流剧增而使其很快熔断，从而达到过压保护的目的。

　　电路中双向晶闸管的额定电流应大于保险丝的熔断电流，其耐压应大于300V。压敏电阻器应选用标称值为360V的氧化锌压敏电阻器。

　　压敏电阻（Varistor）和热敏电阻（Thermistor）是两种不同类型的电阻器件，它们的工作原理和应用有所不同。以下是压敏电阻和热敏电阻之间的主要区别：

　　1. 原理：压敏电阻是基于压电效应工作的电阻器件，通过材料内部的压电效应来响应和限制电压变化。当电压超出特定范围时，电阻值将急剧下降，以保护电路。而热敏电阻是基于材料的电阻值随温度变化而变化的特性工作的电阻器件，其电阻值会随温度的变化而相应变化。

　　2. 特性：压敏电阻主要用于对电压变化进行响应和限制，以保护电路中其他元件免受过电压的损害。它在电子电路中通常用作过压保护装置。热敏电阻用于测量和控制温度，它根据温度变化的电阻值变化提供温度信息，并在温度补偿和温度控制应用中使用。

　　3. 类型：压敏电阻通常是非线性的，根据压敏材料的不同，可以分为氧化锌压敏电阻、聚合物压敏电阻等。热敏电阻可以分为负温度系数（NTC）和正温度系数（PTC）。NTC热敏电阻的电阻值随温度升高而下降，而PTC热敏电阻的电阻值随温度升高而增加。

　　4. 应用：压敏电阻主要用于电子电路和电力系统中，作为过压保护和电压稳定的元件。它常用于电源、测量设备、通信设备等。热敏电阻主要用于测量和控制温度，常用于温度传感、温度补偿、温度控制等应用，如温度计、恒温器、温度补偿电路等。

　　总之，压敏电阻和热敏电阻是两种不同类型的电阻器件，分别通过对电压和温度的响应实现其特定的功能和应用。
