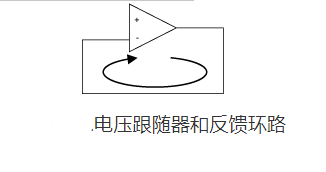

　　理想的工作状态是输出电压和输入电压为同相位，因为是负输入端印加电压，所以当输出增大时，运算放大器会促使输出电压降低而开始动作。但是，运算放大器的输入端和输出端的相位总有差异。当输出和输出之间的相位相差180°时，负输入与正输入正好相同，原本应该减少的输出却得到了增大。（成为正反馈的状态。）如果在特定频段陷入这一状态，并且仍然保持原有振幅，那么就会产生该输出频率下的持续输出诱发自振。

　　在实际应用中，构成电压跟随器并非象Fig18_1.那样简单地将输入端和输出端直接连接在一起。至少输出端是与某个负载连接在一起的。因此，必须考虑到该负载对放大器的影响。

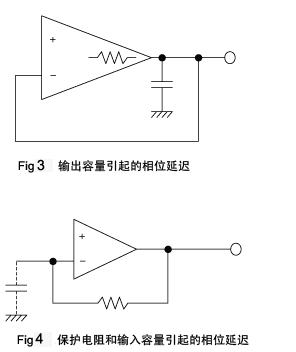

　　例如，如Fig3.所示，输出端和接地之间接电容时，这一容量与运算放大器的输出电阻构成的时间常数造成相位滞后。（Fig2b.所示之状态可能变化为Fig2c.所这时，环路增益在输出电阻和C的作用下降低。同时，long8唯一官方网站相位和增益之间不是比例关系，相位滞后成为决定性因素，使反馈环路失去稳定，最糟糕时可能导致自振。单纯地在电压跟随器的输出端和接地之间连接电容时的稳定性，不同运算放大器之间存在差异。

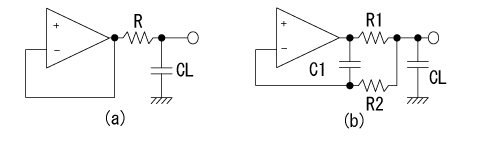

　　为解决Fig3.出现的问题，可采用Fig5.（a）、（b）所示方法。（a）图中插入R，消除因CL而产生的反馈环路相位滞后。（在高频区，R作为运算放大器的负载取代了CL而显现出来。）（b）则用C1来消除CL造成的相位滞后。

　　Fig4.是输入端需要保护电阻的运算放大器可能发生相位延迟造成自振问题。为解决Fig4.的问题long8唯一官方网站，则可在输入保护电阻上并联一个尺寸适当的电容。一般被叫做“输入电容取消值”，其值约为10pF～100pF。

　　使用电压跟随器来保持运算放大器（Operational Amplifier，简称 Op-Amp）稳定时，需要注意以下几个问题：

　　1. 稳定性分析： 在设计过程中，需要对电路进行稳定性分析，确保在所有工作条件下，电路不会产生振荡或不稳定的情况。这涉及到考虑反馈网络的相位和增益特性，以及电源的稳定性。

　　2. 频率补偿： 电压跟随器可以用来提高运算放大器的带宽，但是需要注意频率补偿以确保系统的稳定性。在设计中需要选择合适的补偿网络，以保证在整个工作频率范围内都能够维持良好的稳定性。

　　3. 电源抑制： 运算放大器的输出受电源电压的影响，特别是在高增益应用中。因此，需要采取措施来抑制电源噪声对输出的影响，例如使用稳压器或滤波器来提供干净的电源。

　　4. 温度稳定性： 温度变化可能会影响运算放大器的性能，特别是在高精度应用中。因此，在设计过程中需要选择温度稳定性良好的器件，并考虑温度补偿电路来减小温度变化对电路的影响。

　　5. 电路布局： 电路布局对于稳定性至关重要。需要注意避免地线回路和信号回路之间的干扰，以及降低电源线和信号线之间的交叉耦合。此外，需要合理布局元件，以降低噪声和干扰的影响。

　　6. 负载影响： 运算放大器的输出受负载的影响，特别是在大电流应用中。需要确保负载电阻对电路稳定性的影响可以接受，并采取措施来保护运算放大器免受负载变化的影响。

　　通过注意以上问题，可以有效地使用电压跟随器来保持运算放大器的稳定性，并确保系统的性能满足设计要求。
