　　稳压二极管的伏安特性曲线的正向特性和普通二极管差不多，反向特性是在反向电压低于反向击穿电压时，反向很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向电流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。

　　指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。从上面的datasheet可以知道，Bzt52c2v4的VZT,最小值为2.2,最大值为2.6,相差0.4V.

　　指稳压管产生稳定电压时通过该管的电流值。低于此值时，稳压管虽并非不能稳压，但稳压效果会变差;高于此值时long8唯一官网，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。

　　指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，龙8long8唯一官方网站一般是工作电流愈大，动态电阻则愈小。上面的datasheet可以知道，1N4727在Iz=1mA的时候，rzJ=400Ω。

　　由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo

　　是说明稳定电压值受温度影响的参数。例如2CW58稳压管的Ctv是+0.07%/°C，即温度每升高1°Clong8唯一官网，其稳压值将升高0.07%。

　　指稳压二极管在规定的反向电压下产生的漏电流。例如2CW58稳压管的VR=1V时，IR=O.1uA;在VR=6V时，IR=10uA。对于稳压二极管来说，稳压二极管的反相就是二极管的正向，即稳压二极管正端接正，负端接负，这样的话与稳压二极管的用法的接法相反，不起稳压作用。

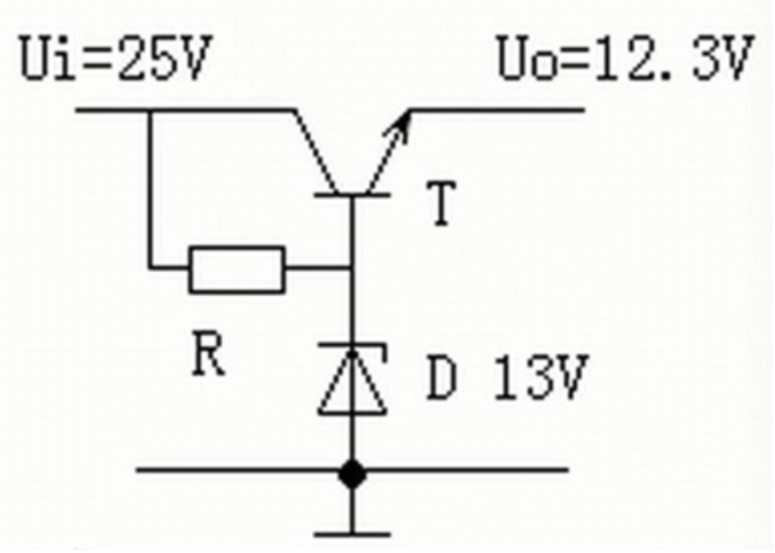

　　2)稳压二极管产生的电路给后极电路提供的电流很有限,有的地方扩流,会增加一个三极管,正常情况下,不建议这样应用,因为,这个电路不具备短路保护功能,相同功能的LDO,成本估计还便宜.需要根据实际情况进行取舍!

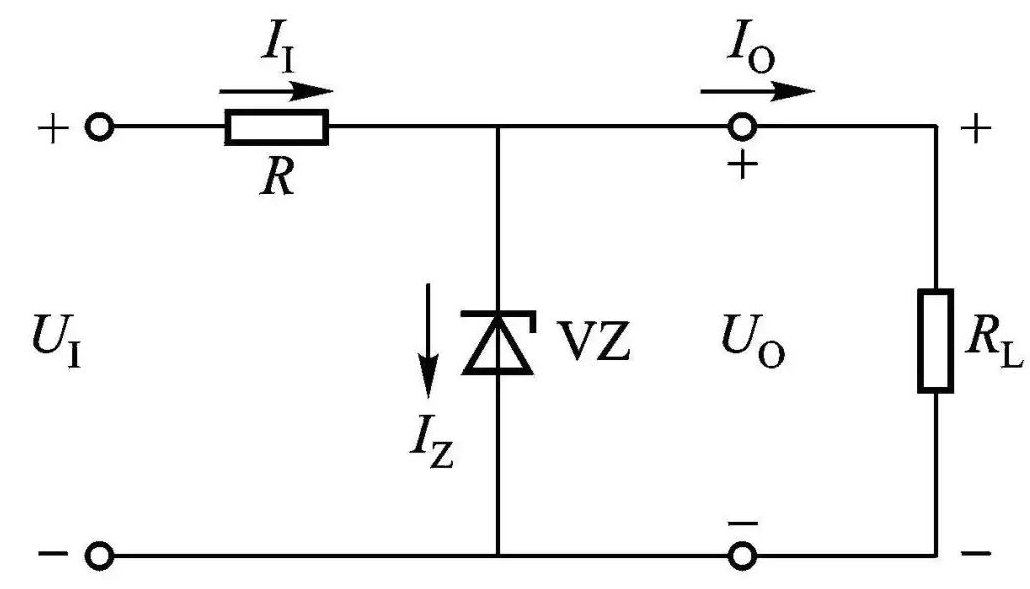

　　4)负载电流I0最小为0,此时电流全部流过稳压二极管,所以这时的电阻值需满足稳二极管不能超过最大功率.

　　5)负载电流I0最大值IZ-IzT,此时要保证流过稳压二极管的电流不小于IzT,小于IzT,稳压二极管就不工作.

　　一样，是一个PN结，但是由于制造工艺不同，当这种PN结处于反向击穿状态时，PN结不会损坏，当

　　由半导体PN结构成。大家知道，PN结具有单向导电性。即在PN结上加正向电压时，正向电流较大。且随正向电压的增加，正向电流迅速增大；当PN结加反向电压时，反向电流很小，且反向电压

　　稳定电压Uz即对应于图（a）中A点的电压；稳定电流Iz，即接近于图（a）中B点的电流，通常

　　一样约为0.7v，反向状态下在临界电压之前截止，龙8long8唯一官方网站在达到临界电压的条件下会处于导通的状态，电压也不再升高，所以用在重要元器件上，起到
