　　的调整，却无法像 PWM 调光那样拥有良好的线性度。下面我们分析常规电位器调光线性度差的原因，并给出改进方法，使之拥有良好的线性度。

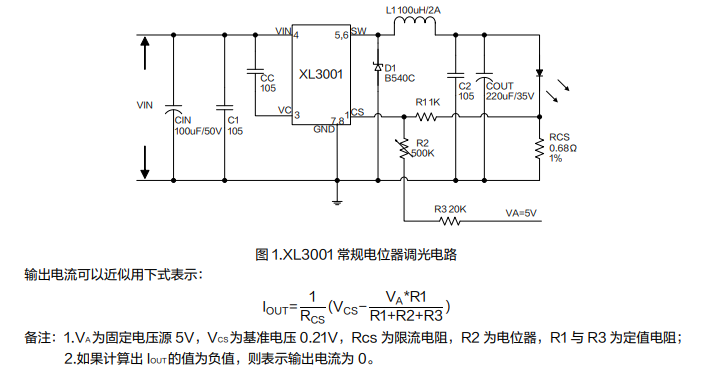

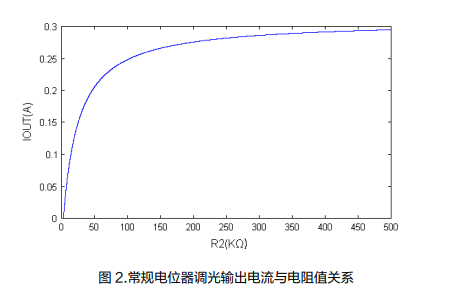

　　从上式看出，电位器 R2 位于分母位置上，故输出电流不可能与电位器阻值呈线性关系。按原理图中所给值计算，输出电流与 R2 阻值关系见图 2。

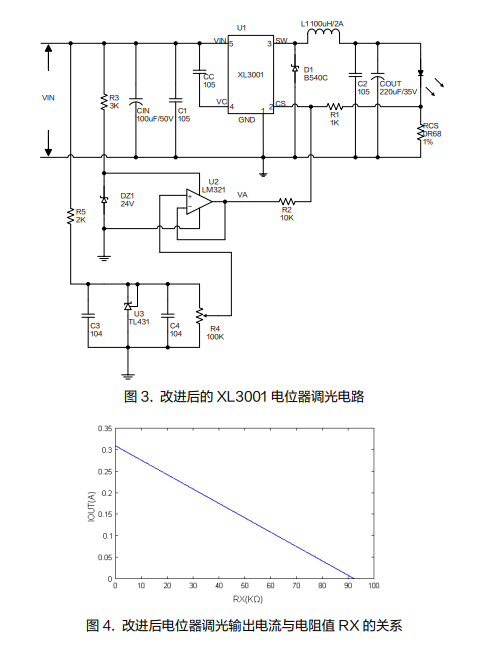

　　同样以 XL3001 为例说明，与图 1 相比，图 3 主要多出 LM321 和 TL431，电流原理简要说明如下： TL431 输出 2.5V 电压为电位器供电，电位器抽头对地阻值为 RX，即电位器抽头对地电压正比于 RX 阻值；LM321 用作电压跟随器，故 LM321 输出的电压 VA 等于电位器抽头处电压，即 VA 正比于 RX。

　　2.如果计算出 IOUT的值为负值，则表示输出电流为 0。从上式可以看出，RX 在分子位置上，输出电流 IOUT与 RX 呈线性关系。按原理图中所给值计算，输出电流与 RX 阻值关系见图 4。

　　1.TL431 的输出电压建议设置为 2.5V，可以确保系统在通电、断电过程中不会出现闪烁；

　　2.输出接 1 串 LED 时（输出电压 3.3V 左右），TL431 的供电电阻R5 不要超过 3K，否则在上电或断电过程中，有可能出现闪烁的现象，同时输入电压较高时，需要考虑 R5 电阻的损耗；
