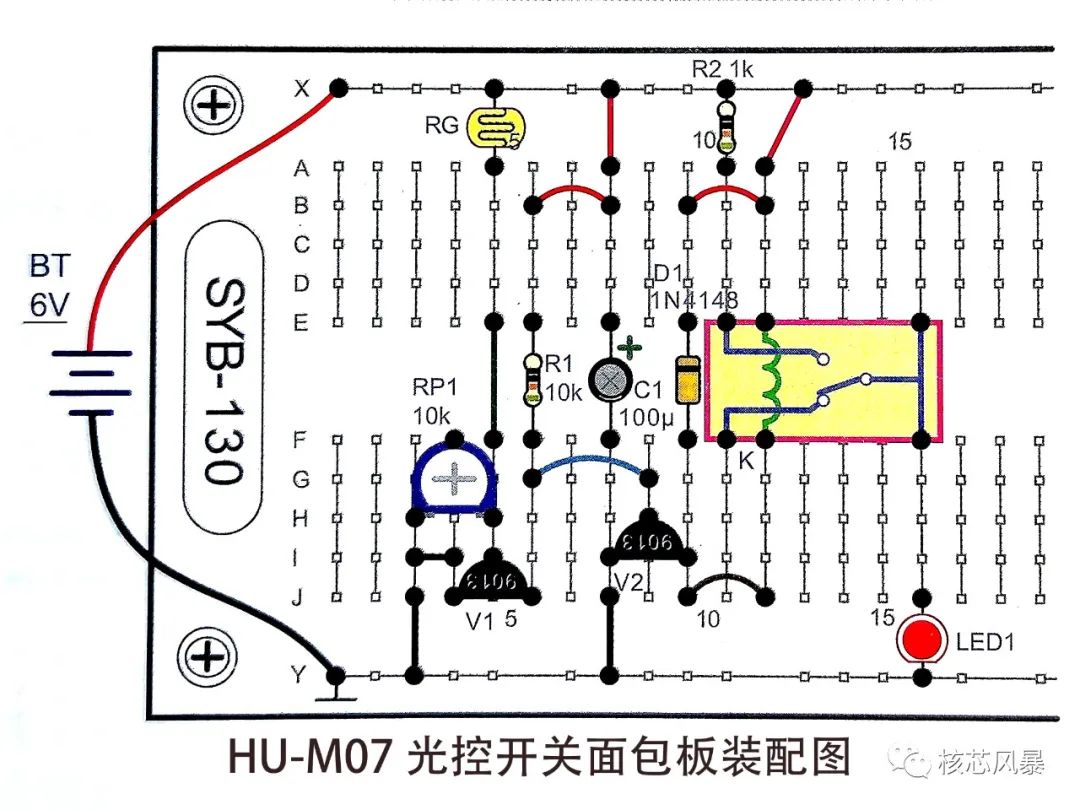

　　控制的电路。原理图见图1-1所示。本电路是一个典型的暗通开关，也就是当外部光线较暗的时候，继电器K吸合，带动负载工作，点亮RG呈低电阻，V1导通，其集电极输出低电平，与之相接的V2基极也为低电平，故V2截止，继电器K不动作，LED1处于熄灭状态。当夜间光线较暗时，RG呈高电阻，V1截止，其集电极输出高电平，V2的基极也同为高电平，V2导通，K吸合动作，LED1被点亮，从而实现暗通的操作。调节RP1的阻值可以调节灵敏度，也就是需要光线暗到什么程度时使继电器动作，当RP1阻值减小时，V1基极电压也随之降低，所以光控灵敏度会有所降低，需要更暗的光线才能使继电器K吸合。反过来，RP1阻值增大时，V1基极电压上升，光控灵敏度也会有所增加。VD1是续流

　　这个电路实际是利用三极管V2的反相原理来实现暗通。如果将光敏电阻器RG与电位器RP1位置互换long8唯一官方网站，暗通则变为亮通，也就是当外部光线较亮的时候，继电器K吸合，LED1被点亮，外部光线较暗时，继电器K松开，LED1熄灭。在视频安装演示中，使用了黑色热缩管套在光敏电阻上来模拟晚上光线较暗的情形，光线的阻值调低。实验时要根据外部光线的阻值。

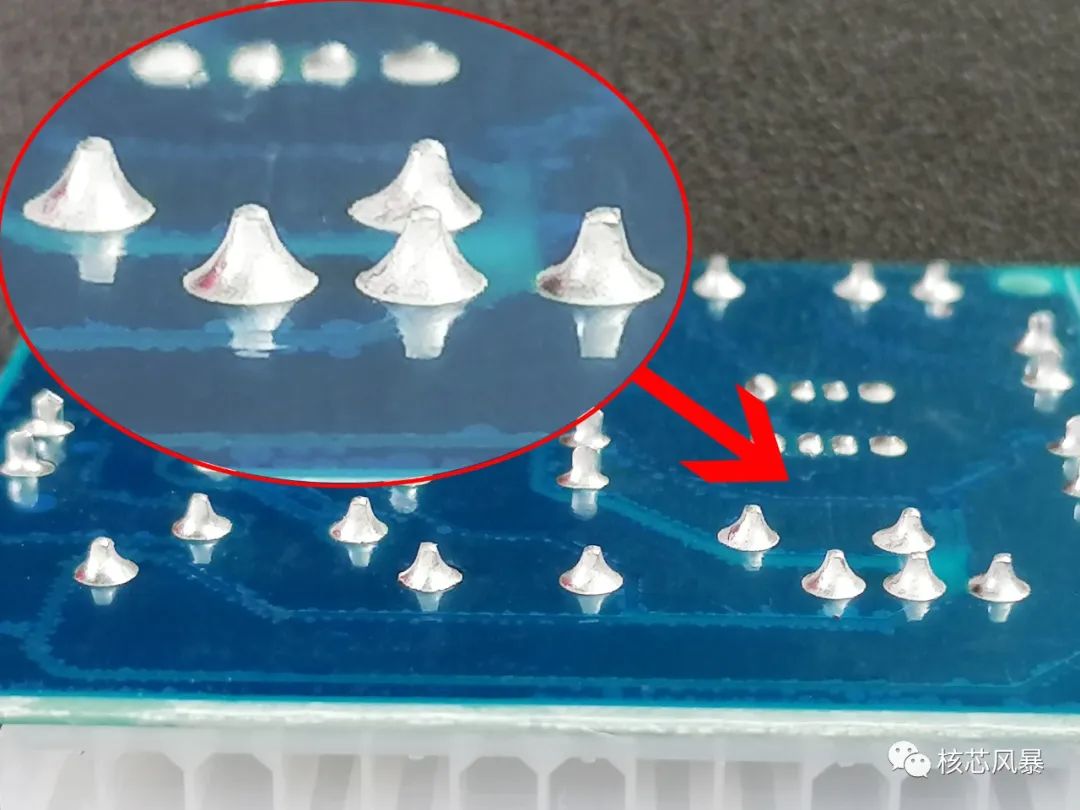

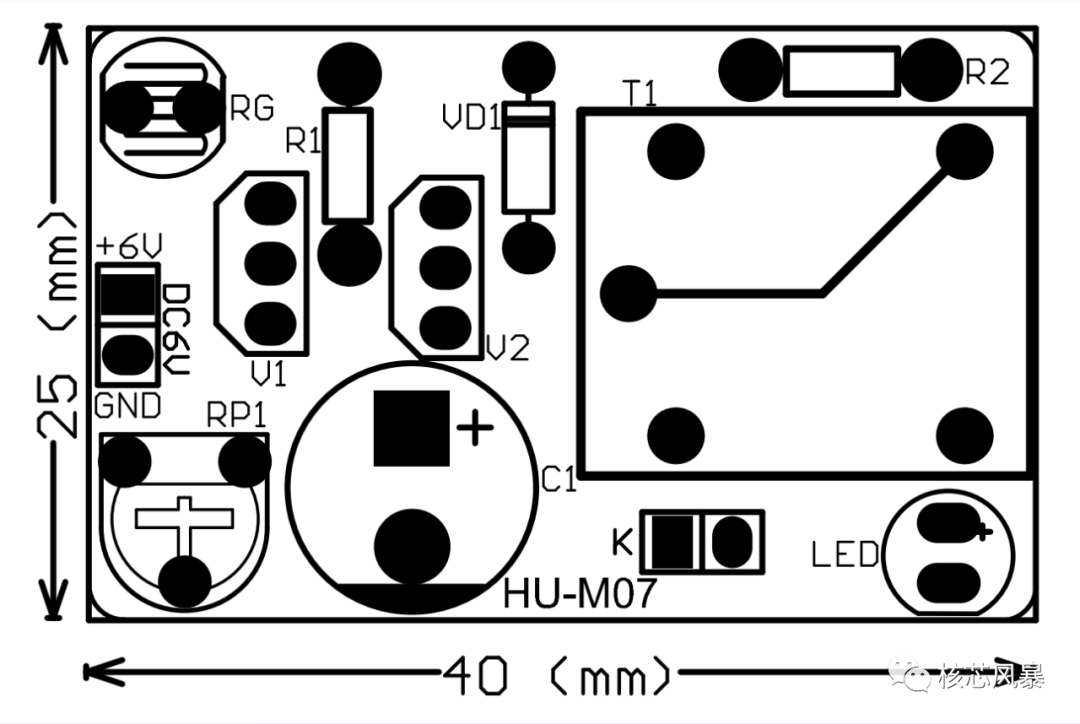

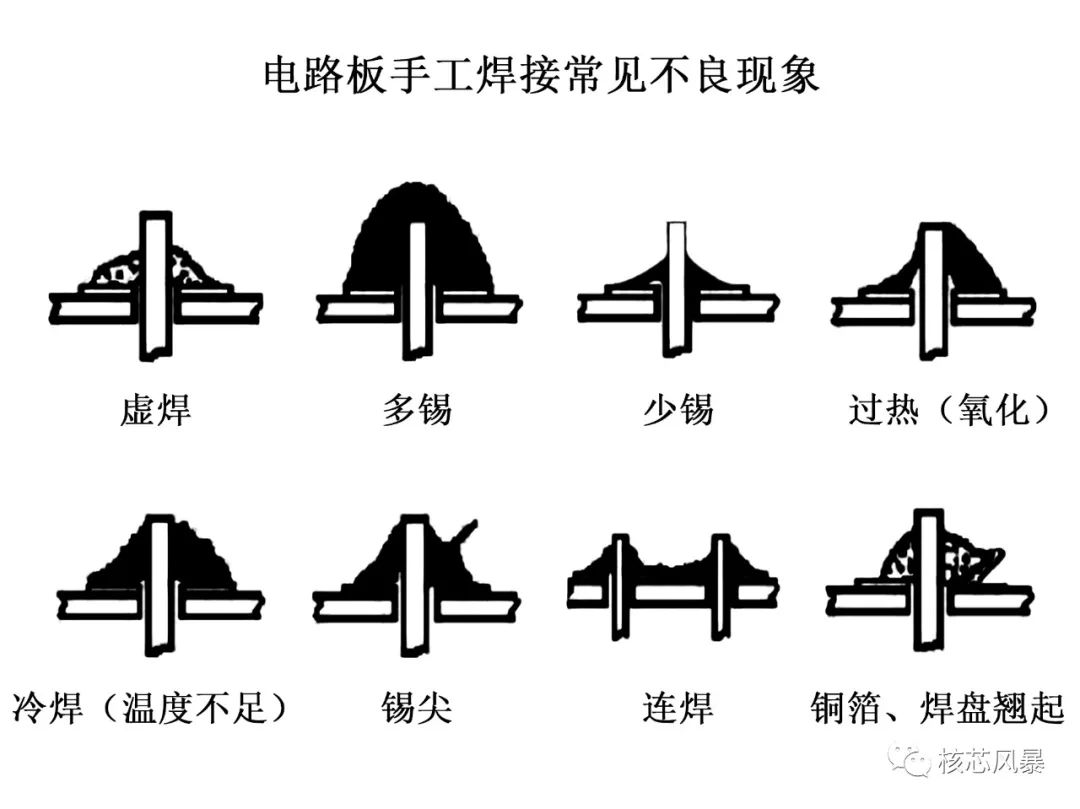

　　电路安装、元件焊接请严格按照元件清单表元件安装、焊接请遵照从小到大，从低到高的原则来进行。电阻插装焊接时，注意区别不同阻值的电阻，不知道阻值的可以用万用表或测试仪等工具进行测量。不要相互混淆，色环朝向保持一致，紧贴电路板插装焊接。有极性元件如电解电容long8唯一官方网站、LED、麦克风、三极管等焊接前请先判断极性，确认无误后再插入PCB丝印对应的元器件。确认方向和安装方式正确后再进行焊接。双列直插式芯片焊接时，一定要确保安装方向与丝印一致。如果配备有芯片底座的，应先焊接芯片底座后再安装芯片，PCB丝印、芯片底座和芯片安装方向保持一致。焊接完成后，不得出现漏焊、虚焊、连焊、多锡、少锡、锡尖、锡孔、氧化和焊盘翘起等焊接不良现象。常见手工焊锡不良现象见图1-4。良好的焊点应呈等腰锥形、露出元器件引脚、呈银白色，无不良现象。见图1-5。在我们插件焊接时，焊接完成后应剪去多余的引脚长度，引脚不宜过长，应在焊接好的基础上预留1MM左右即可，当两个引脚相距距离过近时，应独立分开剪除，还应酌情剪到最短，防止引脚触碰到一起。
