　　模拟量是指变量在一定范围内连续变化的量，在任意时刻都有相应的值与之对应。比如天气温度值，在每时每刻都有温度值，也称之为连续变化的量。相对应的是数字量，数字量只有在特定的时间才有相对应的值龙8long8唯一官方网站，由于有一定的间隔，不是连续的，也称之为离散。

　　在选取和使用A/D的时候，依靠什么指标来判断很重要。由于AD的种类很多，分为积分型、逐次逼近型、并行/串行比较型等多种类型，同时指标也比较多，介绍常用的三种。

　　一个n位的ADC表示这个ADC共有2的n次方个刻度。8位的ADC，输出的是从0～255一共256个数字量，也就是2的8次方个数据刻度。

　　基准源，也叫基准电压，是ADC的一个重要指标，要想把输入ADC的信号测量准确，那么基准源首先要准，基准源的偏差会直接导致转换结果的偏差。

　　分辨率是数字量变化一个最小刻度时，模拟信号的变化量，定义为满刻度量程与2n-1的比值。假定5.10V的电压系统，使用8位的ADC进行测量，那么相当于0～255一共256个刻度把5.10V平均分成了255份，那么分辨率就是5.10/255 = 0.02V。

　　PCF8591是Philips公司产品，是一个单电源低功耗的8位CMOS数据采集器件，具有4路模拟输入，1路模拟输出和一个串行I2C总线接口用来与单片机通信，该模块从某宝采购，如图1所示，该模块共有8个引脚，在本项目中接左侧的SCL、SDA、GND、VCC即可。

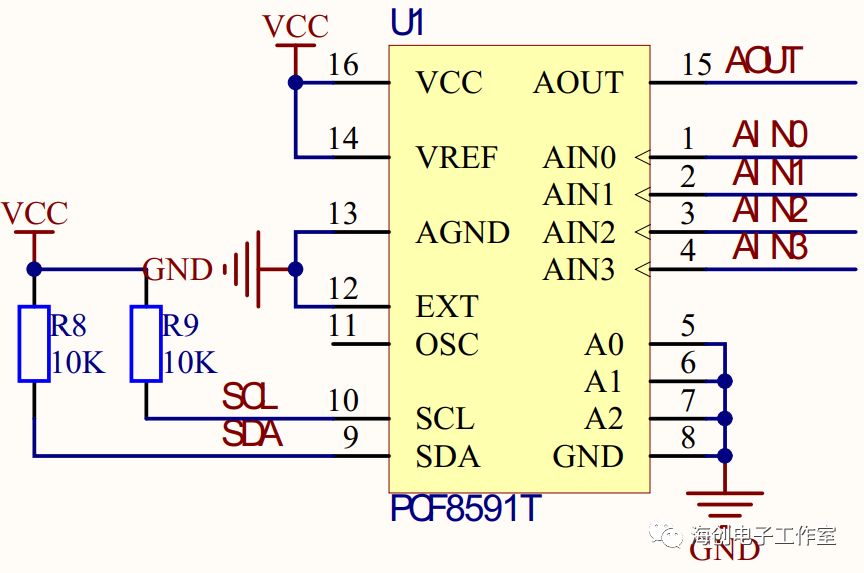

　　具有16引脚的芯片即为PCF8591，原理图如图2所示。该芯片允许最多8个器件连接到I2C总线而不需要额外的片选电路。器件的地址、控制以及数据都是通过I2C总线的ADC是逐次逼近型，转换速度取决于I2C的通信速率。由于I2C速度的限制，所以PCF8591是低速的AD和DA集成，主要应用在一些转换速度要求不高，希望成本较低的场合，比如电池供电设备，测量电池的供电电压。

　　图2中引脚1、2、3、4是4路模拟输入，对应的实物是图1中的右侧引脚，通过丝印层即可观察得到。5、6、7引脚对应A0、A1、A2，是I2C总线的硬件地址，用于编程硬件地址，8脚是数字地GND，9脚和10脚是I2C总线脚是时钟选择引脚，如果接高电平表示用外部时钟输入，接低电平则用内部时钟，电路用的是内部时钟，因此12脚直接接GND，同时11脚悬空。13脚是模拟地AGND，在实际开发中，如果有比较复杂的模拟电路，那么AGND部分在布局布线上要特别处理，而且和GND的连接也有多种方式。在板子上没有复杂的模拟部分电路，所以把AGND和GND接到一起。14脚是基准源，15脚是DAC的模拟输出，16脚是供电电源VCC。

　　14脚Vref基准电压的提供有两种方法。一是采用简易的原则，直接接到VCC上去，但是由于VCC会受到整个线路的用电功耗情况影响，相对来说并不是很准确，通常用于精度要求不高的场合。方法二是使用专门的基准电压器件，比如TL431，它可以提供一个精度很高的2.5V的电压基准，本项目中采用方法一。

　　模块共有3个黑色短路帽，如图1 PCF8591模块所示，通过丝印层观察可见J4、J5、J6，相应的原理图如图3所示，分别作用如下：

　　这里需要注意的是AN3虽然测的是+5V的值，但是对于AD来说，只要输入信号超过Vref基准源，它得到的始终都是最大值，即255，也就是说它实际上无法测量超过其Vref的电压信号。需要注意的是，所有输入信号的电压值都不能超过VCC，即+5V，否则可能会损坏ADC芯片。

　　6、模块带DA输出指示灯，当模块DA输出接口电压达到一定值，会点亮板上DA输出指示灯，电压越大，指示灯亮度越明显；

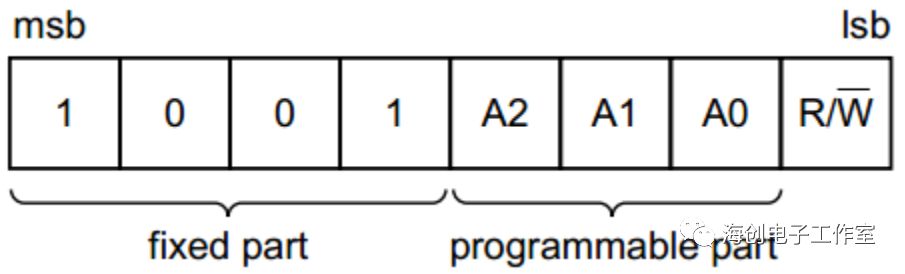

　　PCF8591的通信接口是I2C。单片机对PCF8591进行初始化，一共发送三个字节即可。第一个字节是器件地址字节，其中7位代表地址，1位代表读写方向（最低位），“0”表示主机向从机写数据，“1”表示主机向从机读数据。地址高4位固定是0b1001，低三位是A2，A1，A0，这三位电路上都接了GND，因此也就是0b000，如图4所示。

　　在程序中有这么一段代码，0x48是由高四位和低3位组成的龙8long8唯一官方网站，即0b1001000，由于读写位在第0位，所以需要整体左移一位，程序中if用于判断是否存在该器件，如果不存在则I2CWrite函数返回1，则执行I2CStop();return 0;这两条语句，return函数会结束当前函数；反之，返回0，略过if语句，继续执行下面的语句。

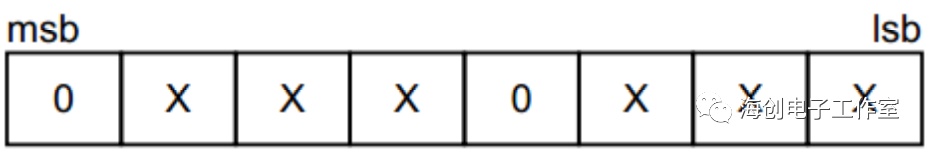

　　发送到PCF8591的第二个字节将被存储在控制寄存器，用于控制PCF8591的功能。其中第3位和第7位是固定的0，另外6位各自有各自的作用，如图5所示。

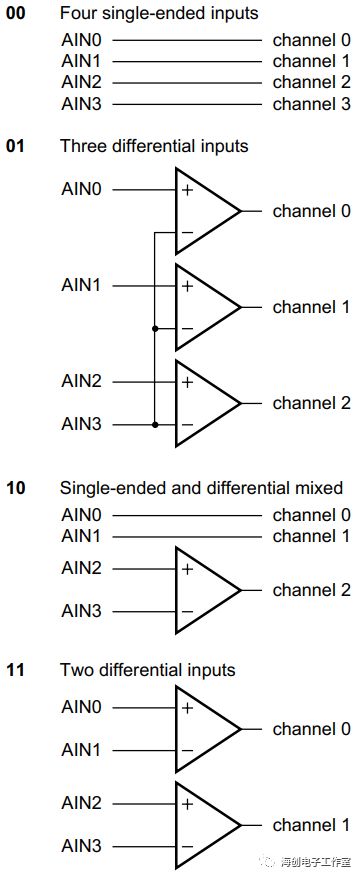

　　控制字节的第6位是DA使能位，这一位置1表示DA输出引脚使能，会产生模拟电压输出功能。第4位和第5位可以实现把PCF8591的4路模拟输入配置成单端模式和差分模式，这里只需要知道这两位是配置AD输入方式的控制位即可，如图6所示，本项目中采用“00”模式。

　　控制字节的第2位是自动增量控制位，自动增量的意思就是，比如一共有4个通道，当全部使用的时候，读完了通道0，下一次再读，会自动进入通道1进行读取，不需要我们指定下一个通道，由于A/D每次读到的数据，都是上一次的转换结果，所以在使用自动增量功能的时候，要特别注意，当前读到的是上一个通道的值！

　　控制字节的第0位和第1位就是通道选择位，00、01、10、11代表了从0到3的一共4个通道选择。

　　发送给PCF8591的第三个字节D/A数据寄存器，表示D/A模拟输出的电压值。如果仅仅使用A/D功能的话，就可以不发送第三个字节。

　　在项目六中接触到了第一种通信协议----UART异步串行通信，本项目中学习第二种通信协议----I2C。I2C总线是由PHILIPS公司开发的两线式串行总线，多用于连接微处理器及其外围芯片。I2C总线的主要特点是接口方式简单，两条线可以挂多个参与通信的器件，即多机模式，而且任何一个器件都可以作为主机，当然同一时刻只能有一个主机。I2C属于同步通信，SCL时钟线负责收发双方的时钟节拍，SDA数据线C的发送方和接收方都以SCL这个时钟节拍为基准进行数据的发送和接收。在本项目中，I2C用于单片机和PCF8591之间的通信。

　　I2C通信在字节级的传输中，也有固定的时序要求。I2C通信的起始信号(Start)后，首先要发送一个从机的地址，这个地址一共有7位，紧跟着的第8位是数据方向位(R/W)，“0”表示接下来要发送数据（写），“1”表示接下来是请求数据（读）。

　　当发送完了这7位地址和1位方向后，如果发送的这个地址确实存在，那么这个地址的器件应该回应一个ACK（拉低SDA即输出“0”），如果不存在，就没“人”回应ACK（SDA将保持高电平即“1”）。ACK类似在打电话的时候，当拨通电话，接听方捡起电话肯定要回一个“喂”，这就是告诉拨电话的人，这边有人了。同理，这个第九位ACK实际上起到的就是这样一个作用。

　　在前面提到PCF8591的7位地址中高4位固定是0b1001，紧接低三位是A2，A1，A0，这三位电路上都接了GND，因此也就是0b000，因此PCF8591的7位地址实际上是二进制的0b1001000，也就是0x48。long8唯一官方网站

　　I2C总线是由时钟总线SCL和数据总线SDA两条线构成，所有器件的SCL都连到一起，所有SDA都连到一起。I2C总线是开漏引脚并联的结构，因此外部要添加上拉电阻。对于开漏电路外部加上拉电阻，就组成了线“与”的关系。总线上线“与”的关系就是说，所有接入的器件保持高电平，这条线才是高电平，而任何一个器件输出一个低电平，那这条线就会保持低电平，因此可以做到任何一个器件都可以拉低电平，也就是任何一个器件都可以作为主机，如图2所示，添加了R8和R9两个上拉电阻。

　　I2C分为起始信号、数据传输部分、停止信号。其中数据传输部分，可以一次通信过程传输很多个字节，字节数是不受限制的，而每个字节的数据最后也跟了一位，这一位叫做应答位，通常用ACK表示应答，NACK表示非应答。

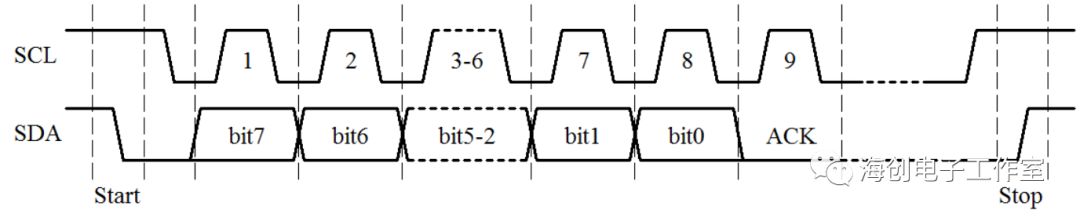

　　起始信号：UART通信是从一直持续的高电平出现一个低电平标志起始位；而I2C通信的起始信号的定义是SCL为高电平期间，SDA由高电平向低电平变化产生一个下降沿，表示起始信号，如图7中的Start部分所示，相应的代码如下所示。

　　根据程序的时序图较易理解，程序中使用了Delay()函数，那么Delay()延时多少时间？在程序定义中可以看到。

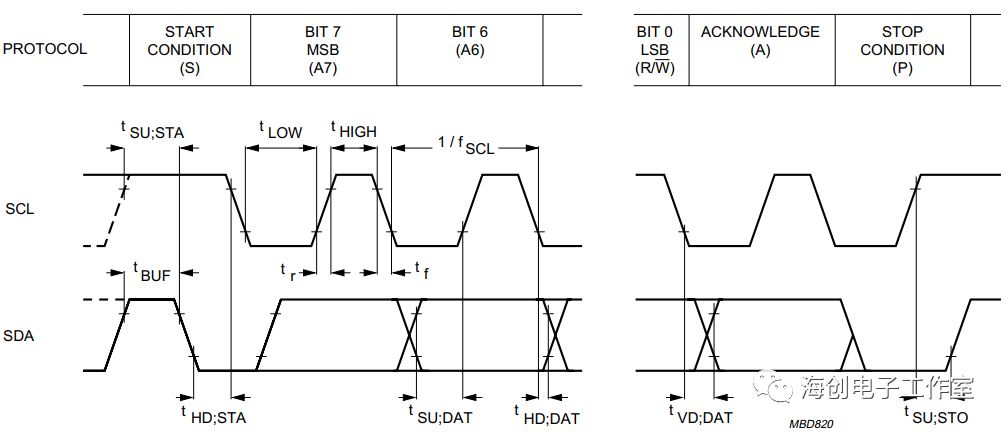

　　一个_nop_()表示大概是一个机器周期，约为5us，为什么是这个值？根据PCF8591操作手册要求，如图8所示，需要持续tHD;STA 的时间，结合图9，tHD;STA 的最小值为4us，没有最大值，从图9中还可以看到有的需要持续5us，所以统一方便定义Delay()的时间为5个_nop_()。

　　数据传输：I2C通信是高位在前，低位在后。I2C不像UART有固定波特率，但是有时序要求：当SCL在低电平的时候，SDA允许变化，也就是说，发送方必须先保持SCL是低电平，才可以改变数据线SDA，输出要发送的当前数据的一位；而当SCL在高电平的时候，SDA绝对不可以变化，因为这个时候，接收方要来读取当前SDA的电平信号是0还是1，因此要保证SDA的稳定，如图7中的每一位数据的变化，都是在SCL的低电平位置。8位数据位后边跟着的是一位应答位。

　　数据传输又分为两种：主机向从机写数据和主机向从机读取数据，再次强调下一般来说单片机为主机，从机为24C02、PCF8591等具备I2C协议的专用芯片。

　　1、当读数据的时候，从设备每发送完8个数据位，如果主机继续读下一个字节，主机应该回答“ACK”以提示从机准备下一个数据，如果主机不希望读取更多字节，主机应该回答“NACK”以提示从机设备准备接收Stop信号。

　　2、当写数据的时候，主机每发送完8个数据位，从机设备如果还要一个字节应该回答“ACK”，从机设备如果不接受更多的字节应该回答“NACK”，主机当收到“NACK”或者一定时间之后没收到任何数据将视为超时，此时主机放弃数据传送。

　　根据读操作特点编写以下程序，I2CReadACKORNOT函数中的参数为1表示继续读下一字节，根据函数可知此时回答的是“ACK”；反之，为非1时，主机回应了“NACK”。不同于UART协议，I2C传输数据从高位开始，程序中巧妙地设置了BitCnt的值为0x80，对应的二进制为0b1000 0000，如果此时从机传给主机的值为0，那么“dat &= ~BitCnt”后，dat的最高位为0，如果从机传给主机的值为1，那么“dat = BitCnt t”后，dat的最高位为1。一次循环后BitCnt>

　　=1，此时BitCnt的值为0x40，对应的二进制为0b0100 0000。通过此方式，依次读取出从机传给主机的数据，最后函数返回dat值！

　　停止信号：I2C通信停止信号的定义是SCL为高电平期间，SDA由低电平向高电平变化产生一个上升沿，表示结束信号，如图7中的Stop部分所示，相应的代码如下所示。

　　声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。举报投诉

　　篇1、概述1）简介2）芯片电路图3）各个引脚的说明2、控制字命令格式3、时序图详解1）芯片时序图知识点2）软件模拟时序图1.对引脚初始化2.

　　器(Digital-to-Analog Converter, DAC)是指将数字(Digital)量

　　器有积分型、逐次逼近型、并行比较型/串并行型、Σ-Δ调制型、电容阵列逐次比较型及压频变换型。积分型（如TLC7135）  积分型

　　器或DAC。在将模拟量转化为数字量的过程中，一般需要经过采样、量化和编码三个步骤。由于模拟信号在时间

　　过程的各个步骤。● 步骤1通过ADCR1 寄存器中的ADCK2~ADCK0 位，选择所需的

　　洛阳理工学院2012/2013学年第一学期计算机控制技术期末考试试题适用班级：考试日期时间：一、1、若

　　中可能出现的误差，主要分为以下四种情况，漂移误差、线型比例误差、非线性误差、非单调性误差。还有那些能够引起AD

　　成数字，通过数码管显示出来。三、接线图四、程序清单ORG 0000HLJMP SE11ORG 0590HSE11:MOV SP,#

　　系统，将一路模拟信号从IN0输入，连续采样后将数据存入2450H开始的16个内存单元中，然后通过

　　本帖最后由 gk320830 于 2015-3-8 13:23 编辑 AD和DA实验.ppt一、实验目的1. 加深对

　　器设计– Delta-Sigma结构[hide]AD,DA入门教程.rar[/hide]

　　的时候，依靠什么指标来判断很重要。由于 AD 的种类很多，分为积分型、逐次逼近型、并行/串行比较型、Σ-Δ型等多种类型。同时指标也比较多，并且有的指标还有轻微

　　易处理的模拟设备。比精度也比较好,无需修整就可以实现高达约10bit的精度。由于选择合适的电阻值，从低速到高速，可涵盖的范围很广

　　0809芯片特点ADC0809是美国国家半导体公司生产的CMOS工艺8通道，8位逐次逼近式

　　器是非常重要的器件。一个典型的实时信号处理系统的输入信号可以有各种各样的形式，可以是语音信号或是来自电话线的已调制数字信号，也可以是各种传感器

　　)一、特征 ●单电源供电 ●通过I2C总线个硬件地址引脚寻址 ●采样速率取决于I2C总线速度 ●可编程为单端或差分输入的4个模拟输入 ●模拟电压范围：VSS~VDD ●八位逐次逼近式

　　专用芯片和精密电压基准，控制输出电压精度误差不大于0.01V。通过电脑串口（或其他具有串口的单片机、PLC、DSP）发个简单的可视

　　器的哪几个芯片比较重要（除了DAC0832 和ADC0809），我的这本书给的芯片太多啦。。。。。谢谢。。

　　器，这样就增加了成本。但是，几乎所有的单片机有提供了定时器，甚至直接提供PWM输出功能。这就

　　《微型計算机控制技术》实验指导书微型计算机控制技术实验指导书电子工程系黑龙江工商职业技术学院实验一

　　芯片是什么？我通过模拟输出接口没量出模拟信号的输出芯片是哪个，也怀疑过输出中间串连有保护器件（电阻、二极管）但是还是没量出。求高手指点！！！！！！！

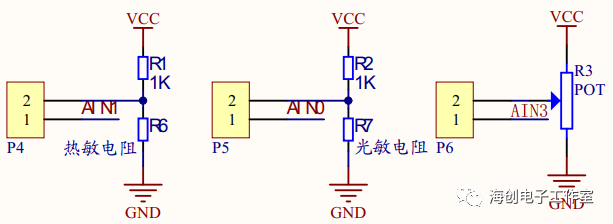

　　AN3通道测得实际电压变化，通过滑动变阻器可以改变相应的值;AN0通道测得光敏电阻的阻值；AN1测得热敏电阻的相应阻值，需要货源才会变化值。
