　　工作的设备。稳压器 LM337T 能够在 1.2V 至 37V 的输入电压范围内提供 1.5A 的。long8唯一官网它们至少需要 2.5V 输入输出电压差。实际上，输出电压和电流的限制因素是稳压器消耗的功率。例如，如果输入电压为30V，输出电压为10V，输出电流为1A，则散热器消耗的功率为(30-10)*1或20W。这需要一个大散热器。因此，希望保持输入电压尽可能低，以实现所需的输出。

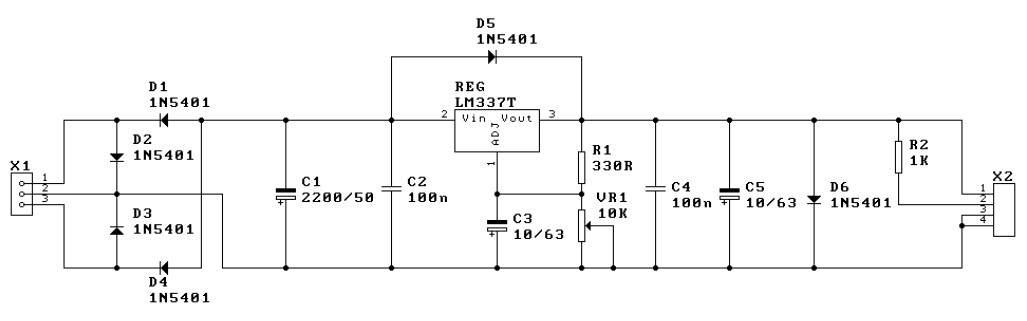

　　二极管D1-4形成桥式整流器，将交流输入电压转换为直流电压。它们还允许以任意方式连接直流输入电压。

　　电容器C1 使电桥的直流输出平滑，而 C2 则提供高频去耦。 LM337T 是一款可调稳压器IC，可提供所需的输出电压long8唯一官方网站。二极管D5在正常工作期间是反向偏置的，如果输出连接到相同极性的电压(例如电池)，long8唯一官网则用于保护调节器。如果输出端连接有反极性电压，二极管 D6 会保护稳压器。

　　该调节器在输出和调节端子之间产生标称 1.25V 参考电压。该恒定电压施加在 R1 上，从而产生恒定电流。该恒定电流流经微调电位器 VR1。通过改变VR1，其两端的电压将会改变，因此可以设置输出电压。

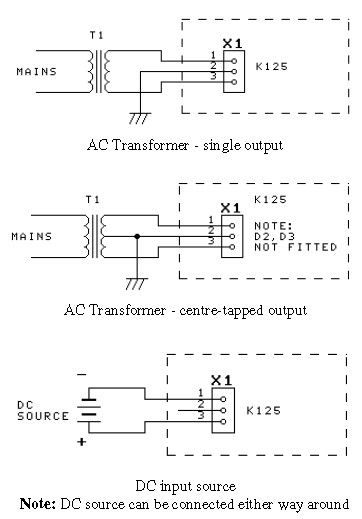

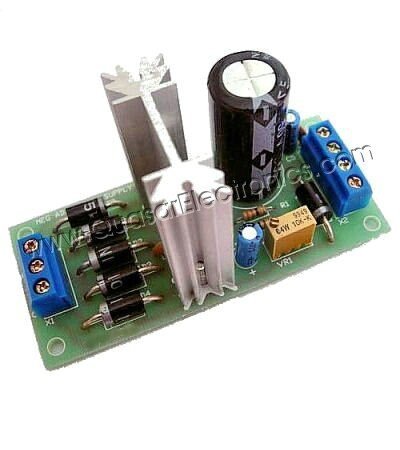

　　该套件可使用多种不同的输入配置。所选择的配置将取决于可用的电压源。尽可能保持输入电压尽可能低，以实现所需的输出。这最大限度地减少了调节器的散热。
