　　，可在-5V～+5V范围内分别获得两路独立可调的直流信号；电压选择按键按下时，两路直流信号的可调范围则为-0.5V～+0.5V。

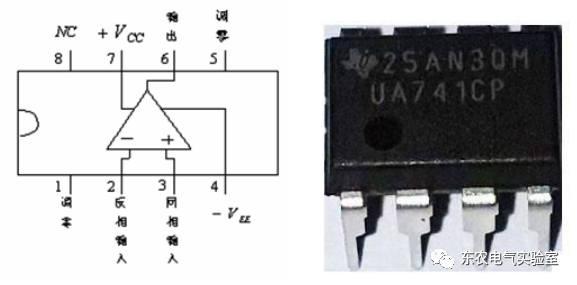

　　该直流信号源在以下比例放大、加法、减法、积分等运算电路中均有应用。μA741图7-2（a）所示构成的反相比例运算电路龙8long8唯一官方网站， μA741是一个高增益的直流放大器，属第二代通用型运放龙8long8唯一官方网站，其DIP封装的引脚分布如图7-2所示。

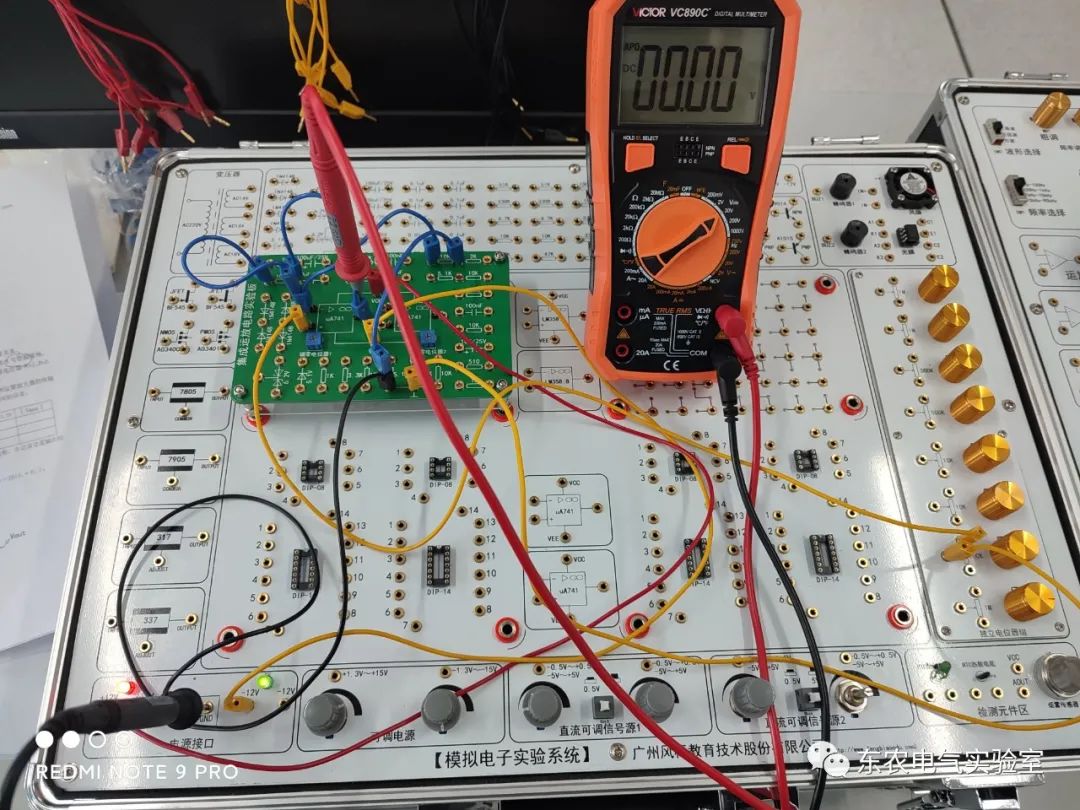

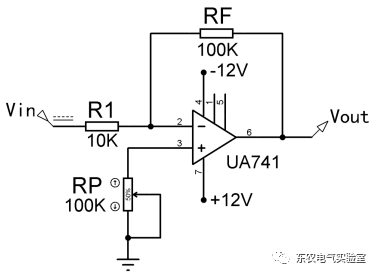

　　(1) 调零：比例运算电路首先要进行闭环调零。按图7-3连接电路，调整Rp=9.1KΩ，令输入Vi=0，用万用表直流电压挡监测输出电压V0，调节运算放大器的调零电位器Ｒv1、Rv2，使V0＝0V。

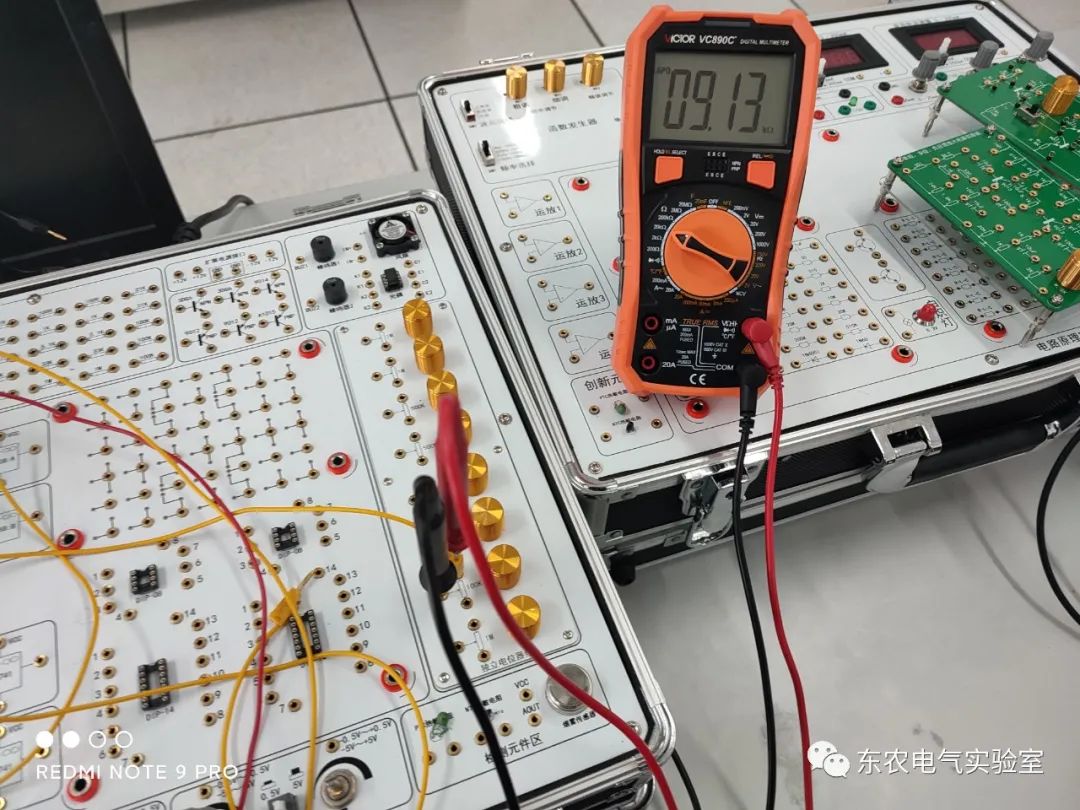

　　(2) 测量电压放大倍数：用直流电压表测量输出电压，验证反相比例运算放大器的传输特性，测量Ui和U0，将数据记录在表7-1中，并计算理论值与实测值之间的误差。

　　（3）将V**i改为0.1～0.5V的正弦交流信号输入时，观察测量输出波形，并记录交流输出结果。

　　实验电路如图7-4所示，试确定电路中元件参数，以实现Vo＝－10(V**i1＋V*i2* )** 。

　　实验电路如图7-5，试确定电路中元件参数，以实现Vo＝10(V**i2－V**i1)** 。

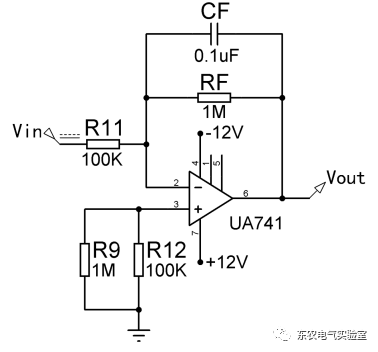

　　实验电路如图7-6所示：输入信号为正弦信号或为1000～5000Hz、2V的方波信号时，分别观测并记录输出信号的波形。

　　实验电路如图7-7所示，输入正弦电压信号，令Vi=2V，long8唯一官方网站将示波器置“X—Y”工作模式，并选择合适量程。由于Vi、Vo同频同相，故利用李沙育波形合成法可以观测电压跟随器的电压传输特性。记录示波器所显示的波形，并标注其坐标参数。
