long8唯一官网电位器5脚电位器引脚图浅谈升降压电源ICLM2577模块原理

2024-02-15 12:29:02

　　J（可调），芯片最高耐压65V，其输入电压范围为3.5V~40V，输出电压最高可达60V，芯片内部有额定

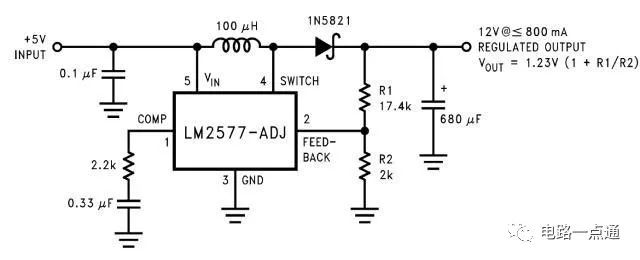

　　该芯片有5个引脚，各引脚的功能分别是：1脚-COMP，接补偿电容和补偿电阻；2脚-feedback(反馈脚），反馈取样电压输入引脚，基准电压为1.23V；3脚-GND，接地；4脚-switch，转换引脚；5脚-VIN，电源输入引脚。 下图为输入5V，输出12V的官方典型原理图，输出电压公式为VOUT=1.23V×（1+R1/R2）。 验证：下图输出Vout=1.23V×（1+R1/R2）=1.23V×（1+17.4K/2K）≈11.93V。

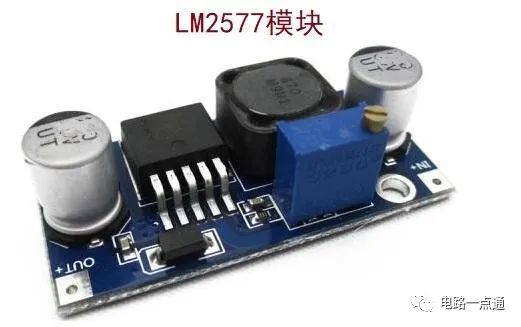

　　实例说明： 下面举例介绍LM2577模块原理，可实现电压输入范围3.5V~40V，电压输出范围1.23V~60V，通过调节电位器R1可改变输出电压。
