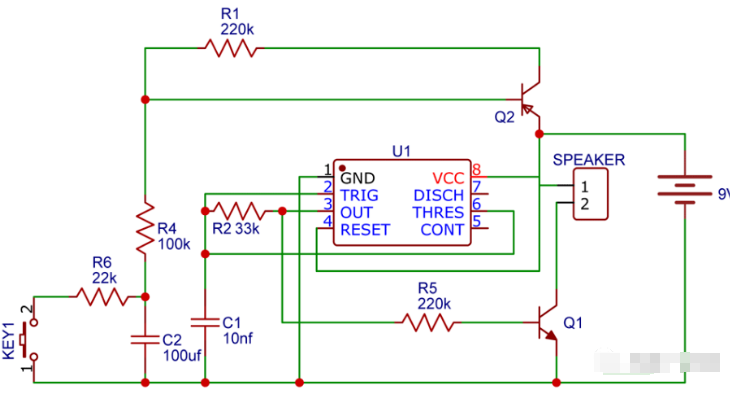

　　电路，用于产生高音调的警报声音。这种电路通常用于安全设备和紧急车辆，如消防车、救护车等，以提醒人们注意危险或紧急情况。

　　警笛电路的工作原理基于振荡器功率放大器。当电路接通时，振荡器产生一定频率的信号，该信号经过功率放大器放大后驱动扬声器发出警报声音。通过改变振荡器的参数或电路中的元件，可以改变警报声音的频率和音调。

　　在警笛电路中，通常使用555定时器作为振荡器，因为它具有多种工作模式，可以产生不同频率的信号。通过与电阻电容器的组合，可以调整信号的频率和音调，以达到所需的警报声效果。

　　除了555定时器外，警笛电路还包括功率放大器和扬声器等元件。功率放大器用于将振荡器产生的信号放大到足够的功率，以驱动扬声器发出响亮的警报声。

　　警笛电路的应用非常广泛。除了安全设备和紧急车辆外，还可以用于其他需要发出警告声音的场合，如动物驱赶、舞台音效等。此外，通过将警笛电路与其他电子设备结合使用，还可以实现更加复杂的警告系统。

　　这种设置产生的噪音类似于警笛的声音。 555 定时器IC是一种多功能集成电路，用于制作定时器、脉冲发生器和振荡器。它用作定时器、振荡器和触发器组件。在这项特殊的工作中，我使用了两个 555 定时器 IC，它们都用作非稳态多谐振荡器。

　　最初，555 定时器被配置为低频振荡器，以控制第二个 555 IC 的引脚 5 处的电压，该引脚用作控制引脚。引脚 5 上的电压调制会导致第二个振荡器的频率波动。

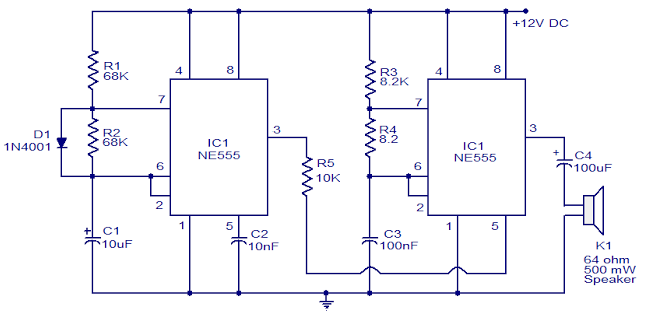

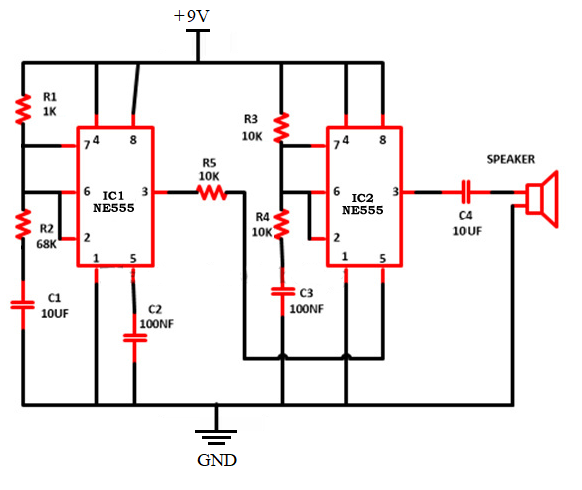

　　这里描述的警笛电路采用NE555定时器IC。为了构建该电路，采用了两个 NE555 集成电路。在此设计中，两个定时器 IC 均配置为非稳态多谐振荡器。然而，它们以不同的频率运行龙8long8唯一官方网站。

　　IC1 用作慢速非稳态多谐振荡器，产生占空比为 50% 的 20Hz 频率。相比之下，IC2 作为快速非稳态多谐振荡器运行，产生 600Hz 的频率。 IC1 的输出然后连接到 IC2 的控制引脚（引脚 5）。这种布置相对于 IC1 的输出频率来调制 IC2 的输出频率。该电路由 6 至 15 伏直流电源电压供电。

　　要调整警报器的频率范围，可以用合适的电位器替换电阻器R2和R4。将功率放大器连接到输出可以增强声音的音调。通过策略性地放置闪烁的LED，您可以创建逼真的警笛效果。穿孔板适合构建电路，如果需要，您可以用单个 NE556 替换两个 NE555 IC。

　　我们将在这里看到使用 555 定时器的警笛电路。该电路使用两个 NE 555 IC，每个 IC 都作为非稳态多谐振荡器接线。并且使用扬声器来产生警报声。

　　我们将在这里看到使用 555 定时器的警笛电路。该电路使用两个 NE 555 IC，每个 IC 都作为非稳态多谐振荡器接线。并且使用扬声器来产生警报声。

　　在此情况下，IC 555 在自由模式下运行，因此它可以作为振荡器运行。当 IC 555 作为振荡器工作时，可以产生一系列时钟脉冲。第一个 IC1 的设计方式使其工作频率约为 20 Hz。这可以通过在 IC1 的引脚 6 和 7 之间使用二极管来实现。二极管的作用是只允许电流在它的正向通过，这样就使得电流只在一个方向通过，这样产生的脉冲就会减少一半。long8唯一官方网站然后这个产生的脉冲就会被送到IC2，IC2充当它的控制电压。

　　IC2 是一个快速稳定的多谐振荡器，工作频率约为 600Hz。由于 IC1 的输出作为 IC2 的控制电压提供，因此 IC2 的输出将受其调制。因此，这种调制动作负责警报器效果。然后输出可以馈入扬声器，从而产生警报器声音。电路可以由 6 到 15DC电压之间的任何电压供电。通过将此输出连接到功率放大器，我们可以进一步增加警报器的响度。

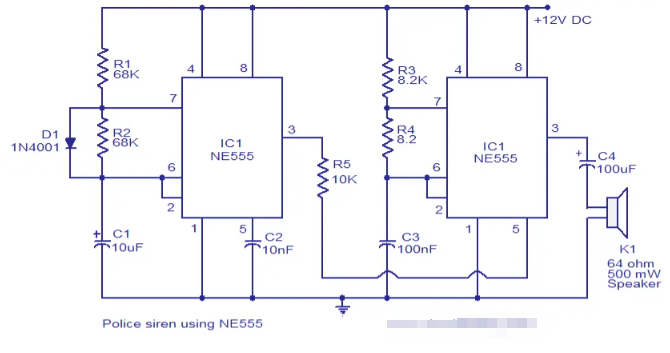

　　这里已经发布了很多使用NE555定时器IC的电子电路，这只是另一个。这是基于NE55定时器IC的警笛电路图。该电路使用两个 NE555 定时器 IC，每个都作为非稳态多谐振荡器接线V DC 之间的任何电压供电，并且声音相当大。通过在输出端连接一个额外的功率放大器，您可以进一步增加响度。

　　IC1 连接为慢速非稳态多谐振荡器，工作频率约为 20Hz @ 50% 占空比，IC2 连接为快速非稳态多谐振荡器，工作频率约为 600Hz。第一个非稳态多谐振荡器的输出连接到 IC2 的控制电压输入（引脚 5）。这使得IC2的输出被IC1的输出频率调制，产生警报器效果。简单来说，IC2的输出频率由IC1的输出控制。

　　我们在不稳定模式下使用两个 555 定时器 IC。与大多数555 定时器电路一样，IC 引脚 2 和 6 相连。两个 IC 的引脚 1 和 8 分别接地和 VCC。7脚和VCC之间分别接一个1k和10k的电阻。电位器连接在引脚 7 和引脚 2 之间，用于控制警笛音调。IC 1 的引脚 3 通过一个 4.7k 电阻连接到 IC 2 的引脚 5。在 IC 2 的引脚 3 处，扬声器通过一个 47uf电容器连接，该电容器是电路的最终输出。

　　这两个 IC 都在非稳态模式下工作，long8唯一官方网站这意味着它们会在其输出端生成连续的脉冲序列。我们知道 IC 的引脚 5 是控制引脚，因此通过将其连接到输入电压，我们可以改变比较器的参考电压，从而改变 IC 的最终输出。第一个 IC 的输出连接到第二个 IC 的引脚 5，从而根据其输出脉冲调制第二个 IC 的输出。该 IC 的输出通过一个 47uf 电容器连接到一个 8 欧姆扬声器，该电容器产生一种类似于警笛的声音。

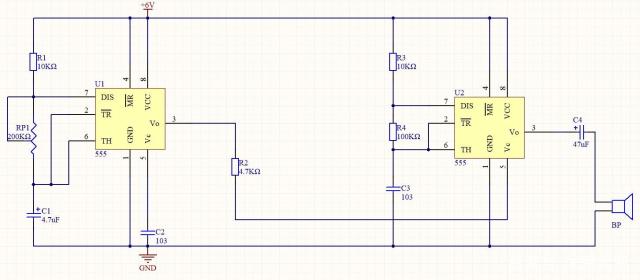

　　U1的频率为：f1=1.44/(R1+2RP1)C1，它的工作频率比较低，该频率由U1的第3脚输出振荡方波，通过R2用来控制U2的振荡频率。U2的频率原为：f2=1.44/(R3+2R4)C3。不过，因为555的第5脚控制端外接一个参考电压， 可以改变触发电平值，当U1的第3脚输出方波为低电平时，通过电阻R2加到U2的第5脚，U2的振荡频率就变低，当U1的第3脚输出为高电平时，U2的振荡频率变高，其变化的信号通过电容C4，使扬声器BP发出高、低音交错的鸣叫，近似救护车的警笛声。
