　　在本项目中，我将向你介绍如何设计一个用于信号的简单链路电路。这种链路能够短距离传输音频信号。要传输的音频信号施加在发射器部分晶体管的基极。long8唯一官方网站登录接收器部分连接一个扬声器或耳机龙8long8唯一官方网站，以收听传输的信号。

　　无线音频已经是一个技术先进的领域，蓝牙和射频通信是其主要技术（尽管大多数商用音频设备都使用蓝牙）。与现有技术相比，设计一个简单的红外音频链接电路并无益处，但肯定是一次学习无线音频传输的经历。

　　无益的原因在于，与蓝牙不同，红外是视线通信，即发射器和接收器必须始终面对面，没有任何障碍物。此外，红外传输的范围可能没有典型的蓝牙无线音频那么大。

　　该电路的主要原理是红外通信。红外线（IR）仅用于低范围的视线通信。在电磁波谱中，红外线的波长比可见光的波长长。人眼无法看到这些红外线，long8唯一官方网站登录但我们可以通过数码相机看到这些红外线。

　　典型的红外通信系统包括红外光源，如特定波长的红外激光器或 LED。红外通信使用的传输介质有真空、大气和光纤。最后，在红外通信中，我们将使用光电二极管或光电晶体管来检测红外线。

　　这种探测器的输出信号非常小，可能无法驱动扬声器。因此，我们将使用一个简单的放大器来放大信号。放大后的信号可以驱动扬声器。

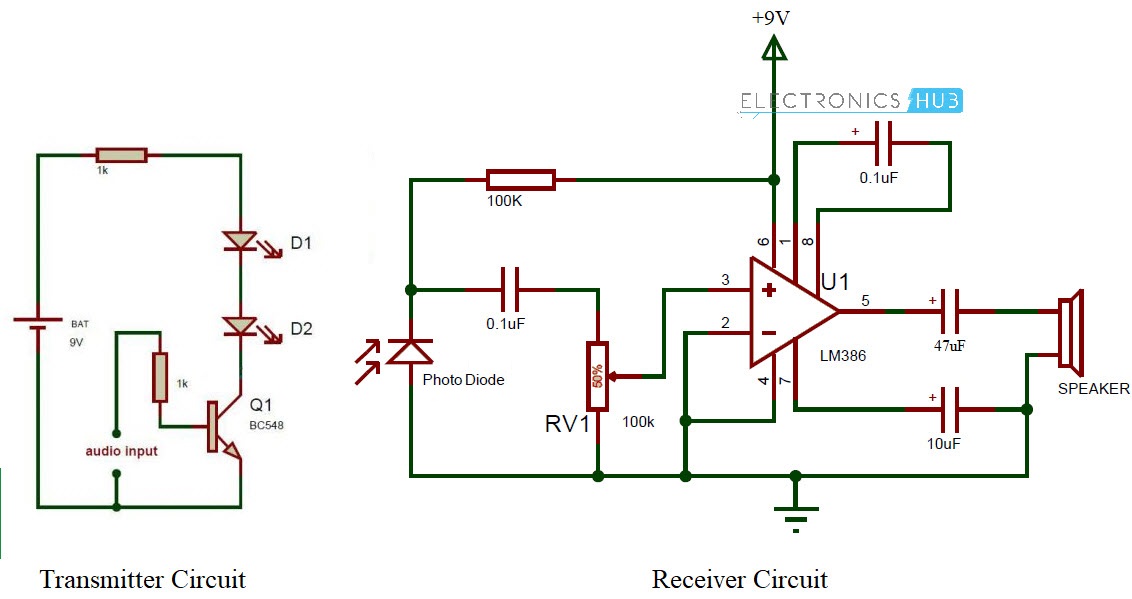

　　红外音频链路分为两部分：一部分是发射器，另一部分是接收器。发射器部分使用 9V 电池。在这里，音频信号输入通过 1KΩ 电阻加到 Q1 的基极。

　　晶体管 Q1 用于驱动红外 LED D1 和 D2。输入的音频信号被调制成红外信号发射出去。发射的红外信号由光电二极管接收。音频信号现在转换成电信号，并进一步传递给 LM386。

　　LM386 是一款简单的音频功率放大器集成电路，最大输出功率约为 1W。它可以驱动 4Ω 和 8Ω 扬声器龙8long8唯一官方网站，在本电路中，我使用了一个微型 8Ω 扬声器。

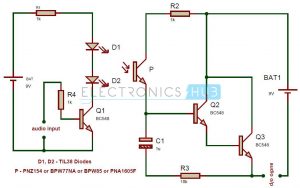

　　在本电路中，我使用 9V 电池为发射器和接收器供电。在接收器部分，您也可以使用 BPW77NA、BPW85、PNA1605F 或 PNZ154 等光电晶体管来代替光电二极管。

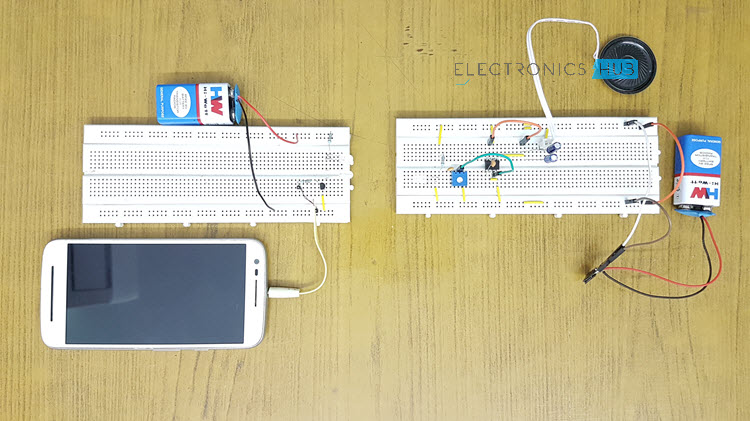

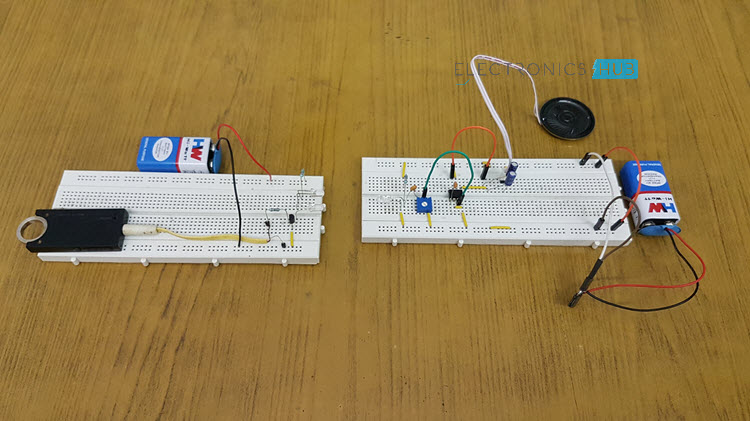

　　使用两节 9V 电池为发射器和接收器供电。在 LM386 音频放大器集成电路的输出端连接一个 8 Ω 扬声器。
