　　设备，用于将立体声进行解码，以便在音响系统中播放出立体声效果。它由接收机、调频检波器、立体声解调器（MPX）等部分组成。

　　立体声解调器的工作原理是将接收到的立体声音频信号进行解码，还原出左右两个声道的信号，以实现立体声效果。具体来说，调频信号通过调频检波器后输出得到立体声复合信号（主信道信号+副信道信号+导频信号）。然后，立体声解调器（MPX）对L.R信号进行解调，将左右两个声道的信号分离出来，分别输出到左右扬声器，实现立体声播放。

　　立体声解调器的作用是解码立体声音频信号，还原出左右两个声道的信号，提高音响系统的音质效果。通过使用立体声解调器，long8唯一官方网站登录音响系统可以播放出更加清晰、动态、立体的声音，提供更加真实的听觉体验。

　　总之，立体声解调器是音响系统中不可或缺的一部分，能够解码立体声音频信号，提高音响系统的音质效果，提供更加真实、立体的听觉体验。

　　AN7415是一款单片集成电路，可用于FM立体声解调应用。工作电压范围为 1.6 至 7Vdc。两节 AA干电池足以为该，这使得 AN7415 适合手持式 FM 收音机应用。 AN7415具有低电流消耗（2.6mA）、低失真、良好的通道分离度和高增益。该 IC 采用 16 引脚 DIL 封装。

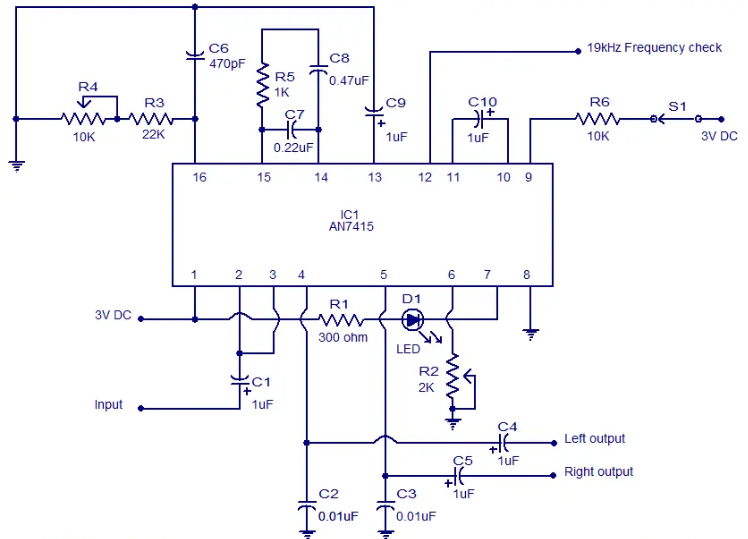

　　这里的图是基于AN7415设计的PLL FM立体声解调器电路。 C1 是输入，可阻止多路复用输入信号中存在的任何直流电压。LEDD1是指示灯，R1是其限流电阻。 C4和C5是左右输出通道的直流去耦电容。 C2和C3是左右输出通道的噪声旁路电容。 POT R2 可用于调节通道间隔。电阻器R5 以及电容器 C7 和 C8 构成内部直流放大器电路的低通（参见 AN7415 的框图）。 C10是IC内部施密特触发放大器电路的滤波电容器。 C9是AN7415内部稳压电路的纹波滤波电容。电阻R3，POT R4 和电容C6 设置内部VCO 电路的时间常数。因此 POT R4 可用于调节 VCO 频率。 IC 的PIN 12 处提供 19KHz 频率检查信号。开关S1可用于启用和禁用强制单声道功能。

　　LM1800是一款集成FM立体声解调器IC，它集成了许多良好的功能，使得设计具有出色音质的高品质FM立体声解调器系统成为可能。 LM 1800 使用锁相环技术从复合信号中重新生成 38kHz 子载波。 LM 1800的特点是自动立体声/单声道切换、宽电源电压范围、良好的通道分离、出色的电源抑制、无需线圈、可以使用POT进行调谐等。

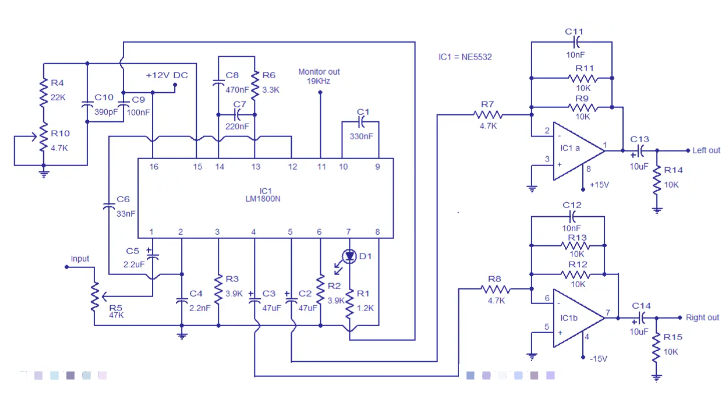

　　这里显示了使用 LM1800 的非常简单且高质量的 FM 立体声解调器电路。复合输入信号通过 POT R5 和电容器 C5 施加到 IC 的引脚 1。 C5是直流去耦电容。 R5可用于调节输入信号电平。内部音频放大器电路（Pin2）的输出通过电容器C6耦合到相位检测器输入。电容C8、C7和电阻R6组成滤波网络。引脚15是70kHz内部压控振荡器的控制端。使用电阻器 R4 和 POT R10 为该引脚提供所需的调谐电压。可以通过调整POT R10 来进行调整。 LED D1是指示灯，R1是其限流电阻。 C1为阈值滤波电容。引脚 11 是先导监视器输出引脚。电源电压（即 12V DC）施加到 IC 的引脚 16。C4 是内部音频放大器输出的噪声旁路电容器。 LM1800 的引脚 5 和 4 提供左右音频输出。

　　该电路的下一阶段是基于 NE5532 IC 的 2 通道驱动器存储。 NE5532 是一款双路、内部补偿、低噪声运算放大器，适用于音频应用。 NE5532内部的第一个运放用于放大左声道，NE5532内部的第二个运放用于放大右声道。它们都以反相模式接线是直流去耦电容。左右负载/去加重引脚（引脚 3 和 6）使用 3.9K 电阻器（电阻器 R3 和 R2）接地。 C11和C12是反馈电容器。 C13和C14是输出直流去耦电容。

　　一般的立体声解调器电路是由调频立体声信号接收电路long8唯一官网、long8唯一官方网站登录开关机自控电路及电源电路三部分组成。这里为大家介绍一款由可以做到自动立体声/单声道切换宽电源电压范围，良好的渠道分离，优秀的电源抑制，没有线圈需要，调整使用锅的调频立体声解调器。

　　LM1800是一个集成的调频立体声解调器，IC具有一个集成的好等特点，这使得它能够以高品质调频立体声解调系统的设计与出色的音质。LM 1800使用锁相环技术，再生38kHz的副载波从复合信号。

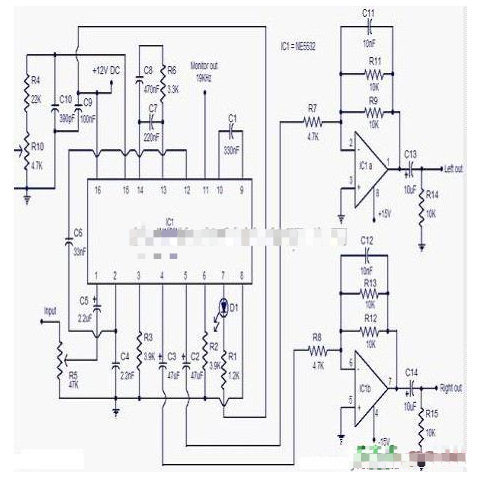

　　如上图所示的是一个采用LM1800非常简单和高品质调频立体声解调电路。通过电位器R5和电容C5复合输入信号应用IC的PIN1.C5是一款直流去耦电容。R5可以用来调节输入信号电平。的内部音频放大器电路（PIN2）的输出耦合电容C6通过相位检测器输入 .电容C8,C7和电阻R6形成一个过滤器网络。引脚15是70kHz的内部压控振荡器的控制终端 。

　　所需的调谐电压是考虑到该引脚使用电阻R4和电位器R10的 . 在使用过程中，必须装配质量好的PCB电路，电源必须是良好的监管和纹波，要使用12VDC供电LM1800N,+15 V,- 15V直流供电的NE5532.同时，电位器R5可以用来调节输入信号电平，可用于微调电位器R10,使用安装LM1800N的NE5532 IC基地。另外，输入必须与地面应用相结合。
