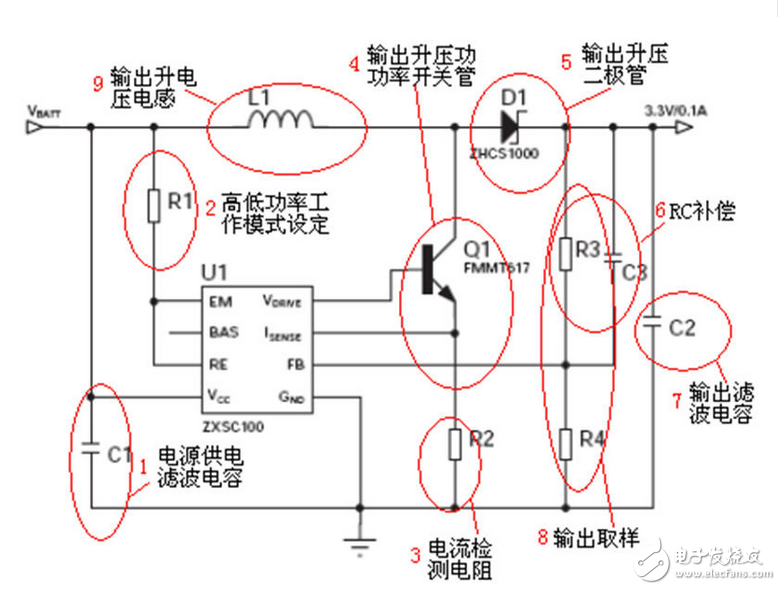

　　：1、输入滤波电容，用于稳定IC的供电电压，滤除干扰信号；2、接至内部驱动管的发射极，在低功率应场合和驱动电流检测引脚RE连接，如果在高功率应场合不和RE引脚连接；3、输出升电压电感；4、输出升电压功率开关管；5、输出升电压功率开关管工作电流检测电阻；6、long8唯一官方网站登录输出升电压二极管；7、RC频率补偿电路，用于稳定电路的工作；8、输出取样电阻，使输出电压稳定于由内部基准稳定电压决定的输出电压；9、输出滤波电容，使输出电压稳定，并降低加到负载的纹波电压。

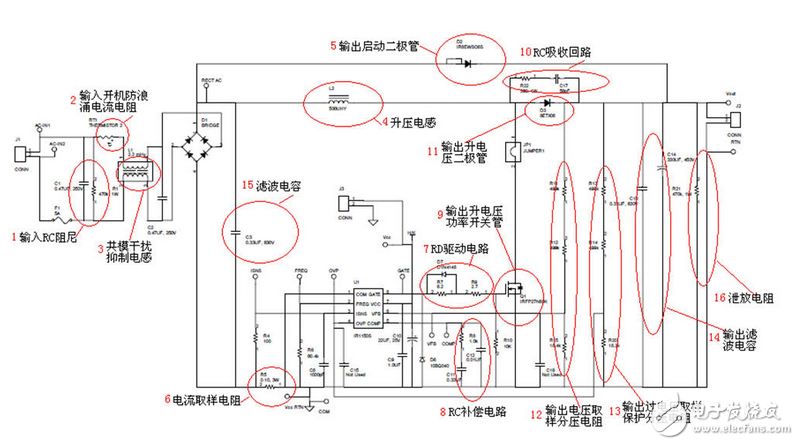

　　电路模块分析：1、输入RC阻尼，用于吸收输入高频干扰信号；2、开机防浪涌输入电流电阻；3、输入共模干扰滤除电感；4、输出升电压电感，该电路为一应用广泛的输出升电压有源功率因数校正电路；5、输出启动二极管，当电路输出还没有达到正常输出电压时，交流输入市电整流输出直流电压通过这只二极管为负载供电，一旦电路正常工作，输出电压达到正常，这只二极管关断，long8唯一官方网站登录不工作；6、功率因数校正电流取样电阻，通过电路的控制作用，使交流输入电流波形为和交流输入市电电压同频同相的正弦波，达到功率因数校正作用；7、功率因数校正功率开关管Q1的RD驱动电路，在驱动信号使Q1导通时，二极管D7不工作，当Q1关断时，Q1的输入电容通过D7的导通，使Q1的输入电容通过R10和R9回路加快放电，从而使Q1顺利进入下一个开关工作周期；8、IC的RC补偿回路，使IC稳定工作；

　　9、输出升电压功率开关管；10、RC吸收回路，用于降低输出升电压二极管上的功耗；11、D3为输出升电压二极管；12、输出电压取样电阻分压电路，输出电压取样电压送回IC的第6引脚做输出电压反馈，使输出电压稳定；13、输出过电压保护电压取样电阻分压电路，一旦电路出现输出过电压故障，电路保护关断输出；14、输出滤波电容，一只容量大的电容和一只容量小的电容并联，容量大的电容器起输出电压滤波作用long8唯一官网，稳定输出电压，容量小的电容用于滤除高频干扰，一般大容量电解电容的高频特性不好，容量小的电容用于改善大容量电解电容的高频滤波特性；15、PFC校正输入滤波电容，用于滤除输入高频干扰，容量不宜过大，否则会影响功率因数校正的效果；16、输出泄放电阻，一旦输出负载开路，用于泄放掉输出滤波电容上的电荷。

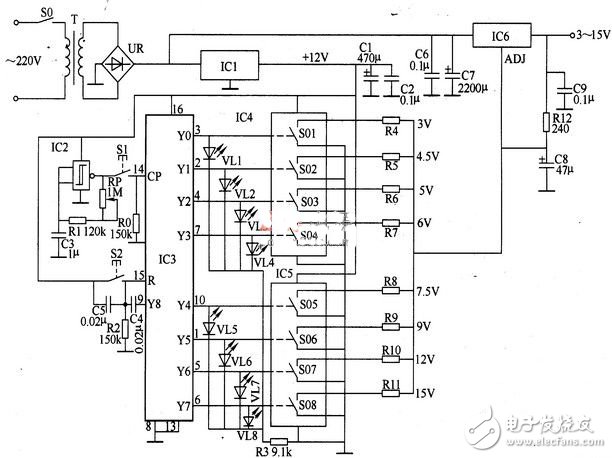

　　数控直流稳压电源电路，采用控制按钮和数字集成电路，采 用LED发光二极管来指示输出电压值，输出电压为 3-+15V共8档可调。最大输出电流为15A。

　　电路原理：+l2V稳压电路山电源变压器T、整流桥堆uR、滤波电容器Cl、c2、c6、c7和三端稳压集成电路ICl组成。电压控制/显示电路由控制按钮Sl、复位按钮S2、电阻器RO-Rll、电位器RP、电容器C3-C5、施密特触发器集成电路IC2、十迸制计数/脉冲分配器集成电路IC3、电子开关集成电路IC4、1C5和发光二极管VLl-VL8组成。稳压输出电路由三端可调稳压集成电路IC6、电阻器Rl2和电容器C6-C9组成。接通SO，交流220V电压经T降压、UR整流及C6、C7滤波后，一路作为lC6的输人电压;另一路经ICl稳压为+l2V，作为IC2-IC5 的工作电源。lC3通电复位后，其YO端输出高电平 （YI-Y8端输出低电平），使IC4内部的电子开关SOl接通，使R4接人稳压电路，此时的输出电压为+3V，同时VLl点亮。按动一下S1后，由IC2和外围阻容元件组成的振荡器产生的脉冲信号经S1加至IC3的14脚 （CP端），作为IC3的计数脉冲，IC3的Yl端输拙高电平 （YO端变为低电平），S02接通，R5接人稳压电路中，此时的输出电压为+45V，同时VL1点亮。连续按动51时，IC3的YO-Y8端将依次轮流输出高电平，使S01-S08依次轮流接通，电阻器M-Rll被依次轮流接入稳压电路中，IC6依次输出从低至高 （+3V、+45V、+5V、+6V、+75V、+9V、+l2V、+l5V）的8种电压。VLl-VL8依次轮流点，在+3V以外的任一档，只要按一下S2，IC2即清零复位，回到+3V最低电压档。

　　Rl-Rl2选用1/4W金属膜电阻器或碳膜电阻器。RP选用有机实心可变电阻器。Cl和C8均选用耐压值为16V的铝电解电容器;C2-C6和C9均选用独石电容器;C7选用耐压值为25V的铝电解电容器。VLl-VL8均选用3mm的发光二极管long8唯一官网。UR选用2A。5OV的整流桥堆。ICl选用LM7812(＄0.2132)或CW7812型三端稳压集成电路;IC2选用CD4093(＄0.1125)型施密特触发器集成电路;IC3选用CD4017(＄0.1275)或 MCl4107型十进制计数/n永冲分配器集成电路;IC4和1C5均选用CD4066(＄0.1125)型电子开关集成电路;IC6选用LM317(＄0.2142)型三端可调稳压集成电路。S0选用250V、触头电流负荷为5A的电源开关;S1和S2均选用微型动合按钮。

　　编辑点评：上图中电路的调试是将R4-Rll分别换成电位器，调整电位器的阻值，使各档输出电压为标称值，然后冉将电位器用合适的固定电阻器换下即可。本文介绍了ZXSC100应用电路、IR1150S应用以及稳压电源电路，主要是针对电路本身原理进行分析，在电源电路上给出了元器件详细参数，以供读者参考。
