　　音频功率放大器的工作原理可以分为三个主要步骤：信号输入、信号放大和信号输出。在信号输入阶段，音频信号被送入功放，这些信号通常来自音源设备，如CD播放器、MP3播放器或麦克风等。在信号放大阶段，功放内部的放大电路将输入的音频信号放大，这个过程可以通过等不同的放大元件实现。最后，在信号输出阶段，放大后的音频信号被送到扬声器或其他音频输出设备，驱动它们产生声音。

　　音频功率放大器广泛应用于各种音频设备中，如家庭音响系统、公共广播系统、舞台音响系统等。通过使用音频功率放大器，人们可以在家庭或公共场合享受到高质量的音频体验，或者在舞台上实现专业级的音响效果。此外，音频功率放大器还广泛应用于录音棚、剧院等专业的音频制作和播放场所，为高质量的音频制作和播放提供了必要的支持。

　　总之龙8long8唯一官方网站，音频功率放大器是音频设备中的重要组成部分，它能够将微弱的音频信号放大并驱动扬声器或其他音频输出设备，为人们提供高质量的音频体验。

　　使用 LM4755 设计的简单 9V音频功率放大器电路，只需很少的外部电阻电容器。众所周知，设计立体声音频功率放大器总是需要大量的外部元件，并且成本也会根据元件的数量而增加。另一方面，通过研究特定的、特殊的和面向应用的音频放大器IC，我们可以降低设计成本。这里的立体声音频功率放大器电路采用德州仪器

　　(TI) 的 LM4755 IC 设计，使用单个 24V电源为 4Ω 扬声器提供每通道 11 瓦输出，或为 8Ω 扬声器提供每通道 7W 输出。由于内部静音电路和预设增益电阻，我们不需要放置更多的外部元件。

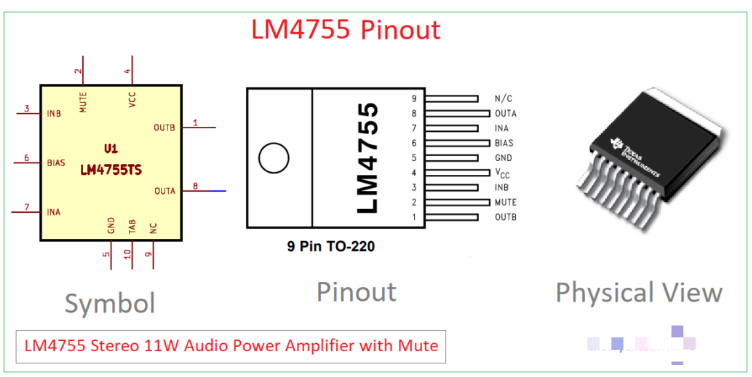

　　LM4755的符号应该是典型的放大器形状，这里我只是显示原理图符号，该IC驱动4Ω和8Ω扬声器(输出瓦数可能有所不同)，该IC可在单电源和双电源下工作。接受 9V 至 40V 的工作电压范围。它具有内部增益电阻设置、内部电流限制和热保护。它在 VCC = 24V 11 W 时提供 34 dB 闭环增益和 10% THD、1kHz、4Ω 输出功率。使用 9V 电源将降低输出功率。 LM4755 采用紧凑型 9 引脚 TO-220 封装和 9 引脚 DDPAK 封装，因此很容易部署在带散热垫的PCB板上。该 IC 最适合低组件立体声应用。

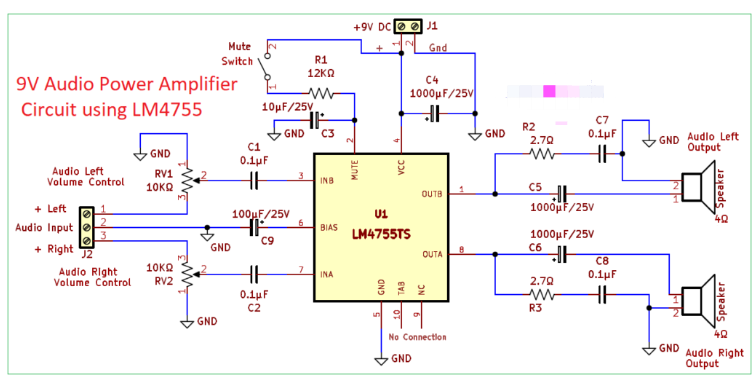

　　音频左右输入通过10KΩ可变电阻VR1、VR2和C1、C2与IC LM4755输入引脚INB和INA连接，这些电容可以阻挡放大器输入端不需要的直流电压，并消除高频噪声。静音引脚2通过R1和C3电容连接到9V直流电源，这些元件为LM4755提供静音功能时序。在输出侧，引脚 1 通过输出耦合电容器 C5 将音频左输出传送至 4Ω 扬声器，引脚 8 通过耦合电容器 C6 将音频右输出传送。在两个输出端，R2、R3 和 C7、C8 在输出级提供高频振荡的稳定性。

　　电路接线完成后，在指定端子(J1) 提供立体声音频输入，并通过扬声器观察立体声输出响应。需要注意的是，电路的输出功率会受到偏置电源电压 (Vcc) 和扬声器线圈电阻的影响。为了优化音频响应，建议在此电路中采用稳压电源设置。

　　LM4755作为AB类架构音频放大器，提供83KΩ输入阻抗，并在静音模式下提供80dB静音衰减。

　　按照电路中提到的方式连接电位器，即轴的左边缘引脚连接到GND，右边缘引脚连接到音频输入信号，通过旋转电位器的轴，可以控制音量输出音频信号到扬声器。当雨刮器靠近输入侧时，音量会较高，long8唯一官方网站登录而当雨刮器靠近地面侧时，音量会较低。
