　　），可用于构建数字电压表。它具有3-1/2位显示分辨率，可测量高达200mV、2V和20V满量程的电压，并采用+5V单电源电压工作。

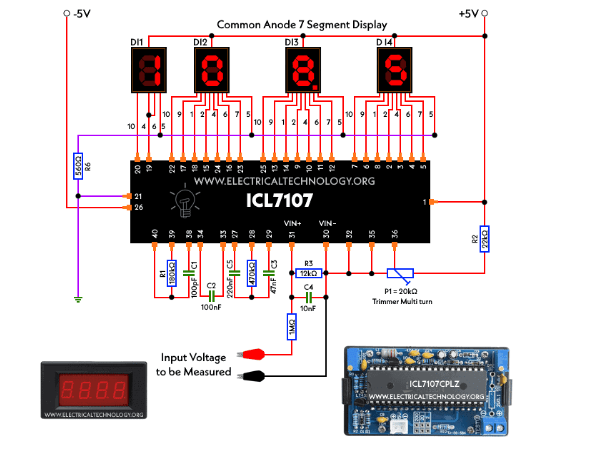

　　以下电路可用于读取和测量高达2kV的直流电压。您可以使用带有高值电阻器的分压器电路来测量更多，例如300VDC。在本文中，我们将探讨如何使用ICL7107构建数字电压表。

　　总而言之，使用ICL7107的数字电压表是一种简单而准确的解决方案，用于测量各种应用中的电压

　　电路概述：使用ICL7107的数字电压表电路由多个元件组成，例如ICL7107IC、电阻器、电容器、long8唯一官方网站登录稳压器和一些其他无源元件。待测电压通过分压器网络

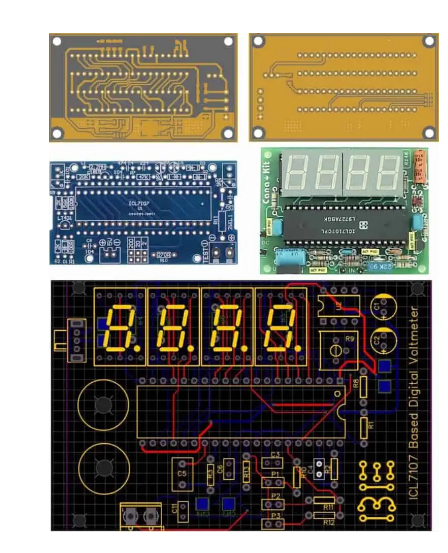

　　ICL7107IC是一款40引脚DIP（双列直插式封装）IC，包括一个模数转换器、一个多路复用器和一个7段LED显示驱动器。模拟输入连接到IC的引脚5，基准电压连接到引脚6。多路复用器选择要测量的输入信号并将其发送到ADC。7段LED显示屏驱动器将ADC的数字输出转换为可显示形式，并驱动7段LED显示屏。

　　编写的。该软件从ICL7107读取电压信号，将其转换为数字值，并将其显示在7段LED显示屏上。该软件还可以编程以实现其他功能，例如峰值电压测量、电压平均和电压记录。电路工作：分压器网络由两个串联电阻组成。其中一个电阻器是电位计，可以调节以校准电压表。分压器网络的输出连接到ICL7107IC的输入。分压器电路由两个电阻R1和R2组成，串联连接。输入电压施加在R1和R2的串联组合上，输出电压施加在R2上。R2与（R1+R2）之比决定了输出电压。我们可以通过改变R1和R2的值来调整输出电压范围。

　　ICL7107是一款3.5位A/D转换器IC，设计用于直接驱动7段LED显示屏。IC具有内部基准电压源，用于比较输入电压并将其转换为数字值。然后，数字值显示在LED显示屏上。该IC还具有内置多路复用器，可用于测量多个输入龙8long8唯一官方网站。多路复用器选择需要测量的输入电压，然后将其转换为数字值。

　　的编程包括初始化ICL7107IC龙8long8唯一官方网站，读取模拟电压，将其转换为数字值，然后将其发送到LED显示屏。IC持续读取电压并更新显示。

　　将引脚18和23连接到负电源轨。将引脚24连接到正电源轨。将引脚28和29连接到负电源轨。将引脚30和31连接到正电源轨。

　　将1k欧姆电阻放在引脚18和负电源轨之间。将10k欧姆电阻放在引脚18和引脚36之间。将100k欧姆电阻放在引脚36和正电源轨之间。
