龙8long8唯一官方网站电位器电位器5个引脚如何对SARADC电源进行排序

2024-03-10 17:36:01

　　或高性能系统。它在电路中有许多不同的部分，这些部分是正确级联的，并且需要一系列向电路的不同部分施加功率。否则，它将无法实现其优化性能。最坏的情况是它会损坏

　　电源排序可以防止损坏并延长电源以及设计中任何敏感IC和FPGA的使用寿命。除了控制启动时序以控制电流消耗外，电源轨还需要保持在FPGA的耐压要求范围内。随着新工艺技术的出现，这些容差变得更加严格，以至于可能需要3%的总内核电压容差。可以通过多种方式对系统中的电源进行排序：

　　逐次逼近寄存器（SAR）ADC的谜团之一，或者至少是造成相当混乱的原因之一是在系统级计算其确切的功率要求。数据表可能会对此规范造成混淆。SAR ADC提供了一种低功耗方法来测量输入信号。功耗通常与采样率成比例，因此测量系统非常高效。

　　数字控制还可以简化校准参数，这些参数可以编程，而不是调整模拟电源中的电位器。不利的一面是，电源的数字控制涉及许多操作参数，并且可能非常复杂。它需要带有复杂软件的DSP），这可能很难排除故障龙8long8唯一官方网站。

　　另一方面，模拟控制已经使用了50 +年，是一种久经考验的方法。模拟电源稳定且不易出现毛刺，尽管它们的灵活性有限。参数在设计阶段定义，以后无法更改。

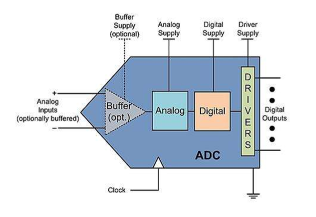

　　SAR ADC需要数字电源（DVDD）、模拟电源（AVDD）和数字输入/输出电源（OVDD）。（AVDD） 和 （AVSS） 是电路模拟部分的电源和接地。基准电压（Vref）是一种模拟基准电压，允许用户配置ADC的上限。（Vref）代替AVDD来提供ADC基准电压源。long8唯一官方网站登录ADC 范围介于 AGND 和 （Vref） 之间，即使输入信号的峰值幅度小于电源电压，您也可以使用 ADC 的全动态范围。

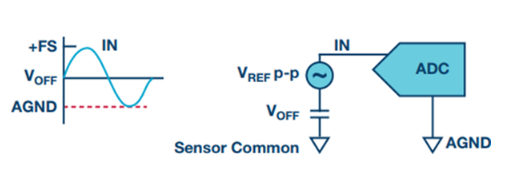

　　最简单的模拟输入类型是单端输入。在这种情况下，只需一根导线即可将信号从源端传输到ADC。将有一个输入引脚，没有直接返回或检测路径返回到信号源。转换结果将相对于ADC的接地引脚生成。在这种情况下，您的电源只会从 0v 或 GND 摆动到 AVDD。

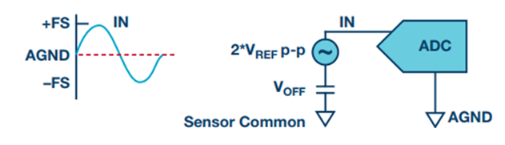

　　如果SAR ADC是双极性单端配置，则相对于地龙8long8唯一官方网站，允许的信号摆幅介于正满量程和负满量程之间。同样，满量程通常由ADC基准输入设置。在这种情况下，您的供应将从 AVSS 转向 AVDD。

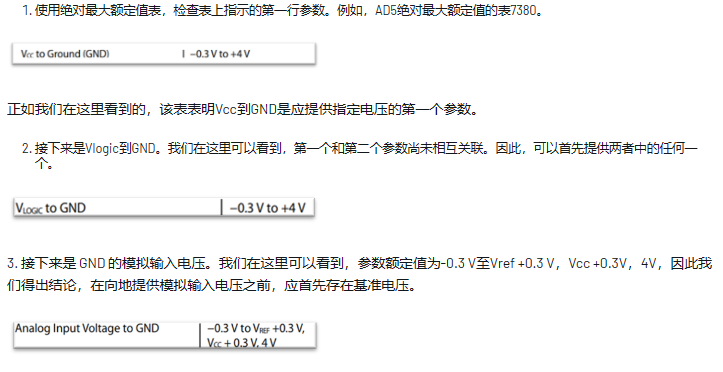

　　的所有数据手册中均提供绝对最大额定值部分。它说明了可以应用于器件引脚或外壳的最大电压、long8唯一官方网站登录电流或温度，以避免造成损坏。从这里，绝对最大额定值也可以确定SAR ADC的功率时序

　　为了比较包含电源时序规则的其他SAR ADC，我们在此提供了一个示例SAR ADC，它是AD7381-4数据手册，其中包括向ADC施加电源的规则。
