　　我们使用大量持续时间较短的计时器来在预定义的时间过去时发出警报。这对于烹饪、锻炼、运动等应用非常方便。我们使用秒表、闹钟和各种东西来做到这一点。与此类似，我们在下面看到的电路将提醒您经过的时间，您可以根据需要更改时间量。该电路非常简单，使用

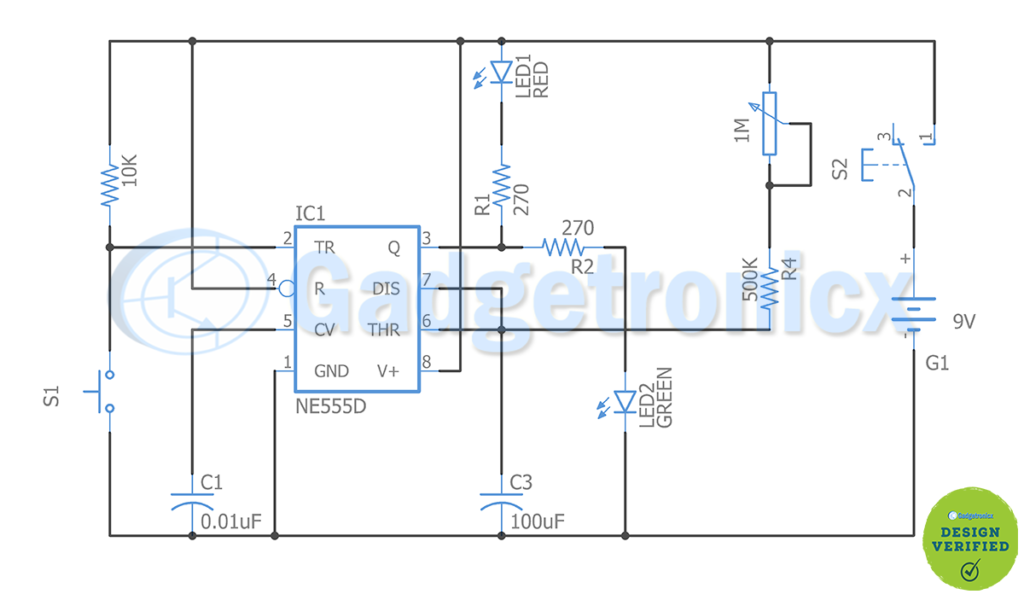

　　在该电路中，IC 555配置为单稳态模式，这意味着需要外部触发器才能从其第3引脚获得高输出。如果您不知道IC555，请了解555如何更好地理解该电路。该电路的外部触发器用作此定时器的启动按钮（S1）。当未按下时，该引脚使用10k电阻拉高，因此IC555的输出保持低电平long8唯一官方网站。当按下S1时，它将低脉冲信号馈送到IC555的触发引脚。这会在固定的时间内将输出从低切换到高。

　　IC 555的高信号时序受三个分量影响。上述电路中的C3、R4、1M电位器。在这里，电阻R4和1M电位器的组合现在为电容器C3充电。IC555的输出将保持高电平，直到电容达到+2/3 Vcc。这个时间可以通过公式计算

　　一旦经过此时序long8唯一官方网站，IC 555的输出将返回到低电平状态，表明您设置的时序已过。简而言之，这是操作，
