2024-04-06 23:36:19

　　分压器是现场测量的专用仪器，测量直流高压和交流高压。分压器采用平衡等电位屏蔽结构，体内采用优质电子元件。使其具有测试准确、线性好、性能稳定、结构合理、携带方便、操作简单、显示直观等特点。

　　电压通常包含两个重要的术语：电动势(EMF) 和电位差 (PD)。当某物提供电压时，例如电池，由于电动势，它会提供沿电路拉动电子所需的力。当元件消耗电路中的电压时，其上的电压降量称为电位差。一些关于电压的规则可以帮助电路设计，包括：

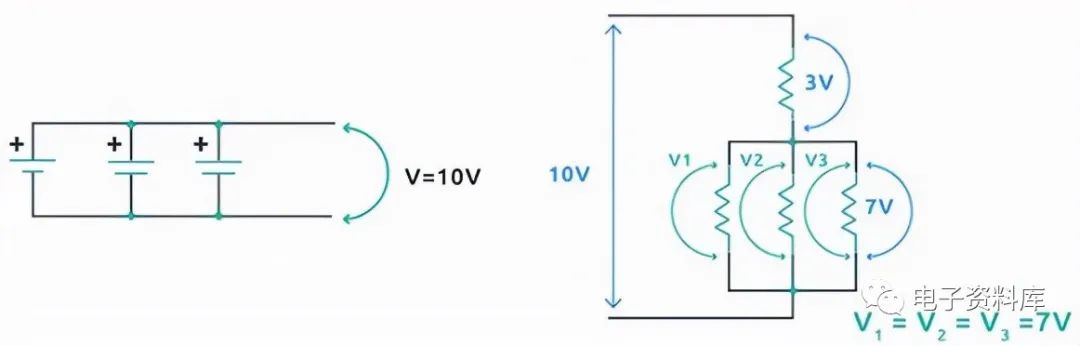

　　并联电压始终相同。这就是为什么将不同电压的电池并联连接不是一个好主意的原因之一。例如，当两个不同电压的电池并联时，电压较大的电池会尝试给较小的电池充电，这可能会损坏它。

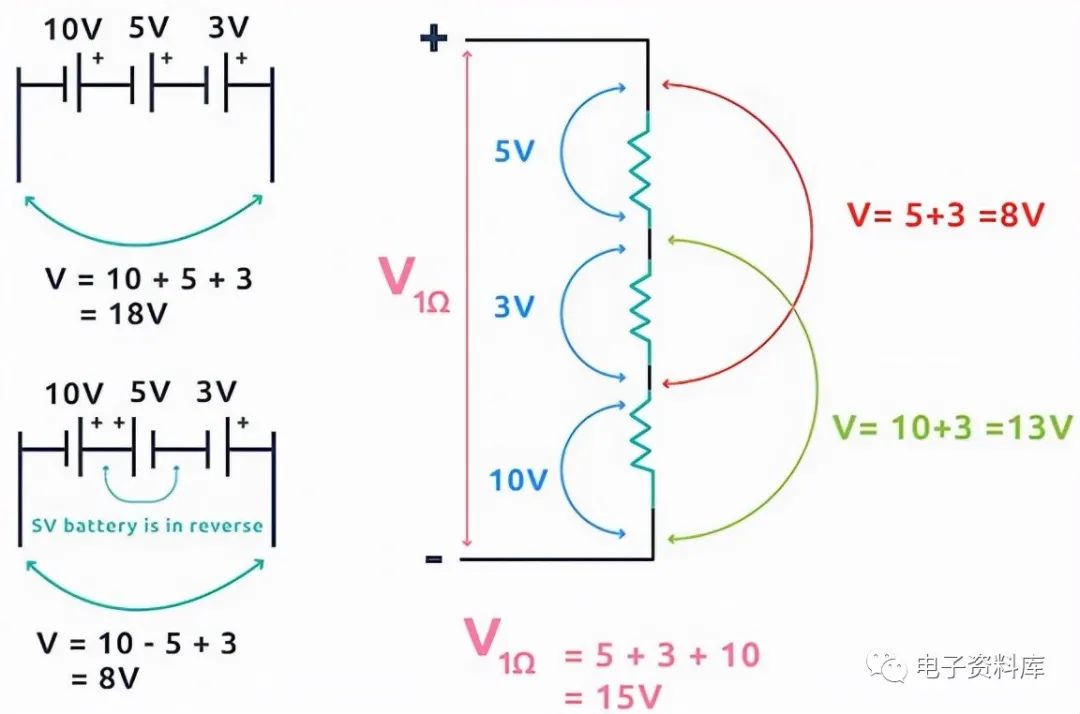

　　我们知道串联电压相加，并联电压相同。还有一些问题。串联电路中元件之间的电压如何分离？什么决定了每个组件的电压？分压（称为电位差）由元件的电阻与串联电路的电阻之比决定。这与电压规则直接相关：

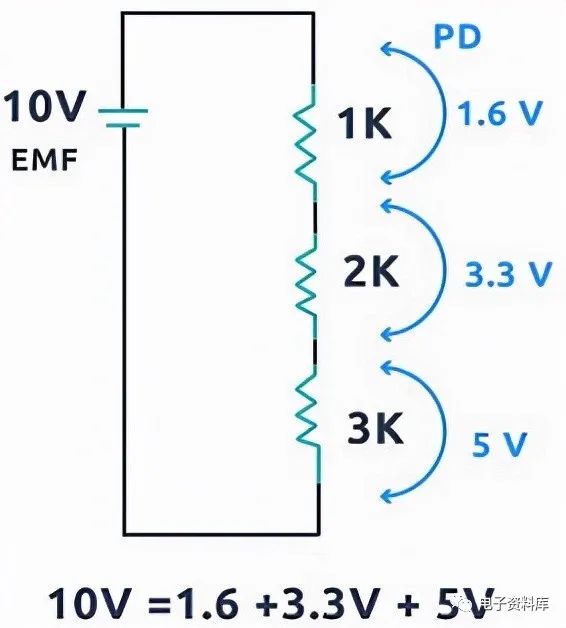

　　当电压 (EMF) 施加到电路时，串联元件上所有电位差的总和将等于 EMF。例如，电池提供的电压将在串联的组件之间分配，所有这些分压的总和将等于电池的电压。

　　有电阻式和电容式两种。电阻型由适合测量低频交流电压的无感电阻元件组成。电容型由电容元件组成。基本不耗电，可用于更高电压的测量。测量电压范围从数千伏到数百万伏。所以它的应用范围很广。

　　脉冲电压是一种变化快、谐波成分多的非周期性脉冲电压. 为了准确测量其波形和幅度，要求脉冲分频器具有良好的响应特性。共有三种类型：电阻式、电容式和电阻-电容式。

　　分压器 用于测量脉冲电压的电容分压器可分为两种。一个分压器的高压臂由多个高压电容器堆叠而成，另一个分压器的高压臂只有一个电容器。

　　前者的分压器多装配有绝缘外壳的油纸绝缘脉冲电容器，要求该电容器的电感较小，能承受短路放电。高压油纸电容器由多个元件串联和并联组装而成龙8long8唯一官方网站。每个元件不仅具有电容，还具有串联的固有电感和接触电阻，以及并联的绝缘电阻。当然，每个组件都有对地的杂散电容。这种分压器应该看成是分布式参数，所以称为分布式电容分压器。

　　分布式电容分压器由多个脉冲电容堆叠而成，只有幅度误差，没有波形误差。至于幅度误差，用标准分压器校准后可以完全消除。但是在测量陡波时，由于电容分压器的电容比分压器屏蔽环的杂散电容大很多，响应时间也长很多。所以在测量陡波方面，电容分压器的响应特性不如屏蔽电阻分压器。单电容分压器不耗能，无发热烦恼。对于测量波前和半峰时间较长的波，电容分压器优于电阻分压器。

　　此外，集中式电容器分压器的高压臂可以使用充有压缩气体的标准电容器。这种电容器的电容值非常准确稳定，介质损耗小。因为是屏蔽的，所以电容值不受周围物体的影响。在工频测量中，它得到了非常普遍的应用。但作为冲击电容分压器使用时，会出现一些问题。即叠加高频振荡。

　　其内阻为纯电阻，具有结构简单、使用方便、稳定性好等特点。它在测量瞬态脉冲电压时产生的误差与电阻值与杂散电容的乘积有关对地，因此应尽量减少杂散电容对地的大小和影响，电阻分压器应减少电感。

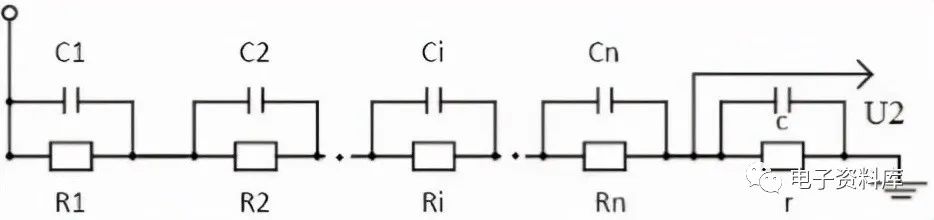

　　电阻电容串联分压器也称为阻尼电容分压器。最近，高压分压器属于这种类型。克服了电容电路的残余电感，防止分压器振荡，性能优良。根据加阻尼的不同，RC串联分压器可分为高阻尼分压器和低阻尼分压器两种。高阻尼电容分压器不能用作冲击电压发生器的负载（调波）电容。它仅用作测量电压的转换装置。低阻尼电容分压器的串联阻尼电阻很小，它的接法不会造成测试电路中产生标准波的困难。也可用作负载电容，是通用的分压器。从易用性的角度来看，它比高阻尼电容分压器更具优势。从响应特性来看，它不如高阻尼电容分压器，因为它也包含振荡。

　　从理论上讲，当电压快速变化时，分压比主要由电容决定；当变化缓慢时，由电阻决定。装置电阻丝正负极紧紧缠绕在瓷管上，并与各电容器并联。实践证明，选择的电阻值不能太小，否则会影响发电机的输出负载，所以一般选择的比较大。但是，效果很小。它类似于没有电阻的纯电容分压器。

　　5）150KV以上采用有机复合绝缘护套，增加了表面爬电距离，大大降低了产品的高度。因此该设备使用和携带更加方便。

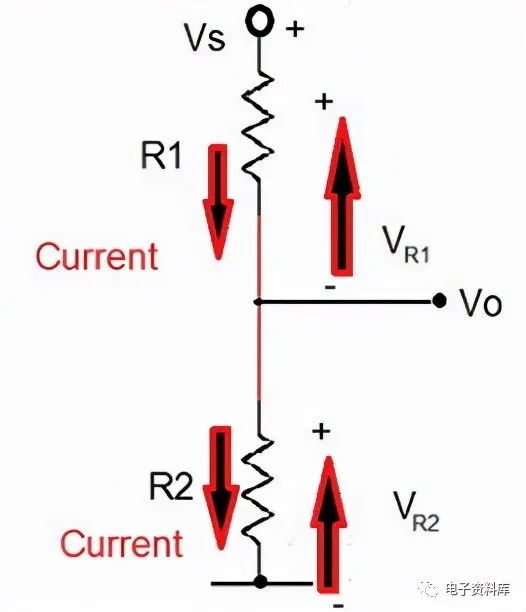

　　需要分析输入信号电压从哪里输入到分压电路，具体的输入电流回路是什么。电路分析中确定电流回路的方法如下：从信号电压的输入端开始，至少跟随两个元件（不一定是电阻器）到地。

　　分压电路输出的信号电压必须送到下一级电路。理论上，下一级电路的输入是输出端。但是，有时很难分析下一级电路的输入端。所以你可以用更简单的方法来分析：找出分压电路中的所有元件，从地线到上端分析，然后找出某个元件与其他电路相连。该连接点是分压电路的输出端，也是分压电路的输出电压。

　　输出电压小于输入电压，因为分压器电路会衰减输入信号电压龙8long8唯一官方网站。即改变Rl或R2电阻的大小可以改变输出电压Uo。

　　(1)用温度系数小的康铜线或温度系数小的高电阻的卡马线绕制时，其温度稳定性高，运行时的长期稳定性也高。

　　(2)集中式电容器分压器的高压臂可采用充有压缩气体的标准电容器。这种电容器的电容值非常准确稳定，介质损耗小。因为是屏蔽的，所以电容值不受周围环境的影响。

　　高阻尼电容分压器不能用作冲击电压发生器的负载（调波）电容。它仅用作测量电压的转换装置。低阻尼电容分压器的串联阻尼电阻很小，它的接入不会使测试电路中产生标准波变得困难。它也可以用作负载电容器，它是一个通用的分压器。

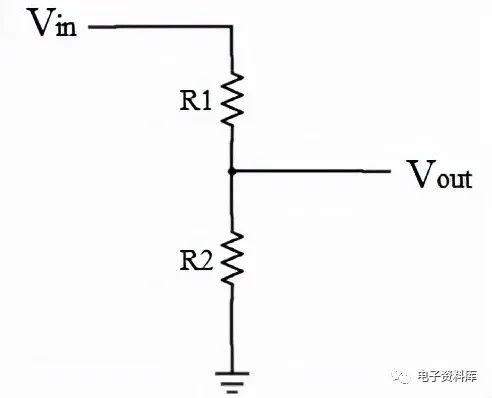

　　你如何计算分压器？在串联电路中，电压分布与电阻的大小成正比，即电阻越大，电压分布越大；反之，long8唯一官方网站电阻越小，电压分布越小。分压器产生的输出电压 (Vout) 是其输入电压 (Vin) 的一小部分。

　　使用Apogee的分压器计算器给定输入（或源）电压和电阻值，有助于确定分压器电路的输出电压。只需输入几个值，此工具将立即为您显示图解结果。

　　电位器是一个压敏电阻，可用于创建可调分压器。其绝对电阻值不会影响输出电压，输出电压与输入电压成正比。常用的电位器阻值精度和温度系数较差。但是，只要电位器的阻值一致，电压就会平分。假设滑块连接到高阻抗电路，滑块的接触电阻不会影响输出电压。滑动片接触电阻是滑动片接触点处的值。

　　当电位器作为可变电阻时，其阻值精度和温度系数都会影响电路。滑块的接触电阻会影响电路的电阻，滑块的接触电阻会随着位置、温度、振动和时间的变化而变化。

　　1）变压器通过磁通量的变化引起感应电动势来改变交流电压。电容分压器在充放电过程中通过容抗改变交流电压。

　　4）理想变压器工作时，通过铁芯的磁通量是恒定的。线圈两端的电压遵循法拉第电磁感应定律，另外，分压器工作时，其回路电流是一个恒定值。

　　分压器可用于降低非常高的电压，以便可以通过电压表进行测量。高压施加在分压器上，分压器输出（输出在仪表输入范围内的较低电压）由仪表测量。
