　　正在成为新的经济增长点和国民收入水平的提高，近年来在高校和民间都得到了更多的关注。目前用无线电遥控的无人机大部分使用JR或者Futaba出品的专用遥控器，这些遥控器优点是手感好，方便携带，但是价格高昂z6尊龙，通道数较少，难以满足无人机执行任务时需要较多通道数的要求。少部分使用PC作为控制平台，使用了飞行摇杆作为或者PC到外场调试，还必须考虑电池续航问题，造价也比较高昂，且需要专业的计算机软件知识进行

　　为解决上述不便，本人提出了一种基于Arduino的无人机设计方案。Arduino是2005年1月由米兰交互设计学院的两位教师David Cuartielles和Massimo Banzi联合创建，是一块基于开放原始代码的Simple I/O平台。Arduino具有类似javaC语言的开发环境，将AVR单片机相关的一些设置等都函数化了,即使不太了解AVR单片机的朋友也能轻松上手，设计出各种实用的电路开发系统，是一款价格低廉、易于开发做应用的电子平台。Arduino包括硬件和软件在内的整个平台是完全开源的。该方案由于采用Arduino平台，能快速开发出用较低成本的飞行摇杆来进行操纵航模，体验真实飞行的感觉。由于接口较多，可以实现高达20通道以上，能执行各种扩展任务，且不需要携带电脑。

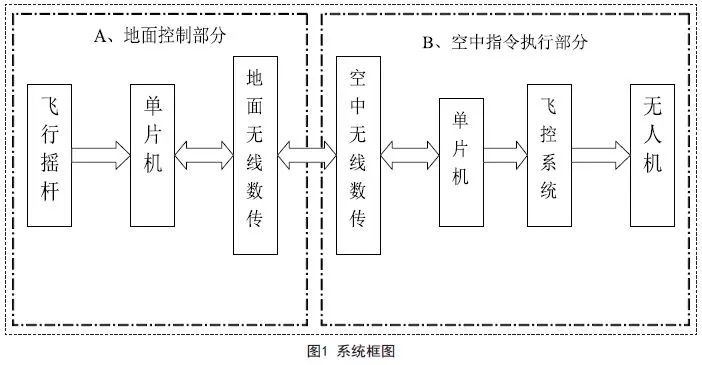

　　系统框图如图1所示，分为两大部分，分别是地面控制部分和控制执行部分。地面控制部分是由单片机读取飞行遥杆的数据，即可获得飞行摇杆各个通道的即时电压，通过模式转换后，得到各个通道的值。将上述值经过编码后通过无线数传模块发送出去。

　　空中指令执行部分：由空中无线数传接收到信号后将指令发送到单片机，尊龙z6单片机将指令解析，并转换为飞控系统常用的PPM信号，该PPM信号可以直接驱动飞控系统做出响应动作，从而控制无人机。

　　要得到飞行摇杆当前的杆量，一个方法是通过摇杆的usb接口读取，由于各个厂家的通讯协议都不兼容，有些还必须获得授权，实现起来比较麻烦。另一个方法是直接获取摇杆的电位器值。**实际上现在市面上的摇杆，除了非常高端的摇杆用了霍尔传感，大部分都采用了普通的电位器，按照可变电阻来读取即可。**本模块采用市场上常见的赛钛客FLY5飞行摇杆，拆开来外壳，所有电位器都是用3P的白色连接插座和电路板连接的，XYZ三轴用来控制飞机姿态（升降、副翼和方向），油门由拉杆控制，苦力帽可以用来控制fpv摄像头云台，还有其他的按键可以映射为其他通道，例如空中投掷物体，自动回家，切换飞行模式等。

　　单片机系统采用了Arduino MEGA2560开发板。该开发板是一块以ATmega2560为核心的微开发板，本身具有54组数字I/O其中14组可做PWM输出），16组模数转换输入端，4组串口，使用16MHz的晶振。

　　读取摇杆的XYZ轴的电阻值，只需将电位器的电源和地接在电调输出的5v和地上，信号线接在Arduino板的模拟输入口上，由于Arduino的AD读取精度最高是10位，在程序里将电阻值映射成0到1023的数值，FLY5飞行摇杆的分辨率大概在800~900左右。飞行摇杆的电位器是线性的，反应较为灵敏的。实际测试中摇杆回中后，和打到最大和最小的地方，数据会有一些波动和噪点，采用卡尔曼滤波算法进行处理，可以获得平滑的曲线.无线收发模块

　　无线数传模块采用Digi的XBee Pro 900HP无线mW，分别用来连接地面控制板单片机和连接飞行控制的单片机。配备原装

　　端口上即可。波特率设置为115200，数传是半双工的，通讯增加CRC校验，防止数据丢包和被干扰篡改。4.指令解析模块

　　有了良好的通讯协议，空中控制板解析出地面发出的命令后，做出相应的驱动舵机的动作。标准PPM信号的周期固定为20ms，理论上脉宽（脉冲的高电平部分）范围在1ms-2ms之间，但实际上脉宽可以在0.5ms-2.5ms之间，脉宽和舵机的转角0°-180°相对应。目前大多数无人机飞行的接收部分都遵循1-2ms规范，50Hz的数据刷新率。本设计采用DJI的飞控。

　　在空中指令执行部分的单片机控制系统中，设计失控保护装置。在Arduino中设计定时器中断，每隔一段时间查询有无收到指令（正常情况下，每秒应该接收50条指令）。由于飞行器速度高，瞬息万变，因此可以设置为1秒没有接收到任何一条指令，则进入悬停状态，原地悬停待命，在30秒内没有收到地面的命令后，应该进入失控保护，并切换到飞行器的GPS自动返航模式。

　　无人机等低延时的控制要求，实测延时小于20ms。双向传输的时候延时较大，甚至出现了500ms以上的延时，只能适用于固定翼和滑翔机等对延时要求不高的飞行器。通过对数传模块的分析，原因是数传模块大多都是在单频率下，只能实现半双工的无线传输，发送和接收切换需要延时，如果数据量大会造成阻塞，从而加大延时。
