　　差分放大电路有单端和双端两种输入方式，其输出端也有单端和双端两种输出方式。电路的电压放大倍数只与输出方式有关，而与输入方式无关。

　　（2）双端输入：可将两路共“地”信号源分别输入A端与B端。当ui1=–ui2时，完全为差模电压输入；ui1=ui2时long8唯一官网，则完全为共模电压输入。

　　（3）单端输出：T1管单端输出（uo1），取自T1管的集电极对“地”电压，输入ui与输出信号uo1反相；T2管单端输出（uo2），取自T2管的集电极对“地”电压，输入ui与输出信号uo2反相。

　　（4）双端输出：为T1管与T2管集电极之间的电压，但因晶体管毫伏表测量信号时，其黑夹子只能接“地”，所以测量时分别对“地”测出uo1和uo2，而uo=u~o1 ~― * uo2* 。

　　（5）共模输入：信号电压ui可由A端输入，将T1管输入端A与T2管输入端B连接在一起。而原来T2管B端接“地”的线必须断开，否则会将信号源短路。AC为共模放大倍数，当电路完全对称，则AC ~ = 0， *KCMRR~* →∞，为理想情况。

　　由于电路不会完全对称，当输入电压为零（将A、B两输入端均接“地”）时，输出不一定为零。通过调节调零电位器RP，可以改变两晶体管的静态偏置。故调节RP时，用万用表直流电压档监测差放电路输出端，使双端输出电压为零，即UCQ1=UCQ2（UCQ1、UCQ2分别为T1和T2管集电极对“地”电压）。按表4-1测量并记录T

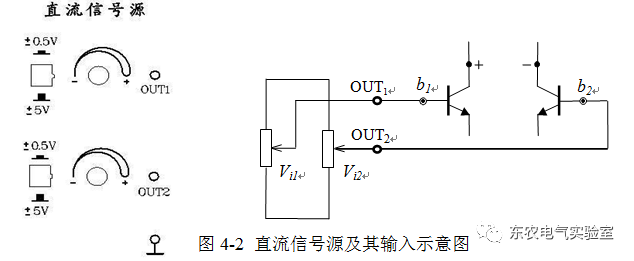

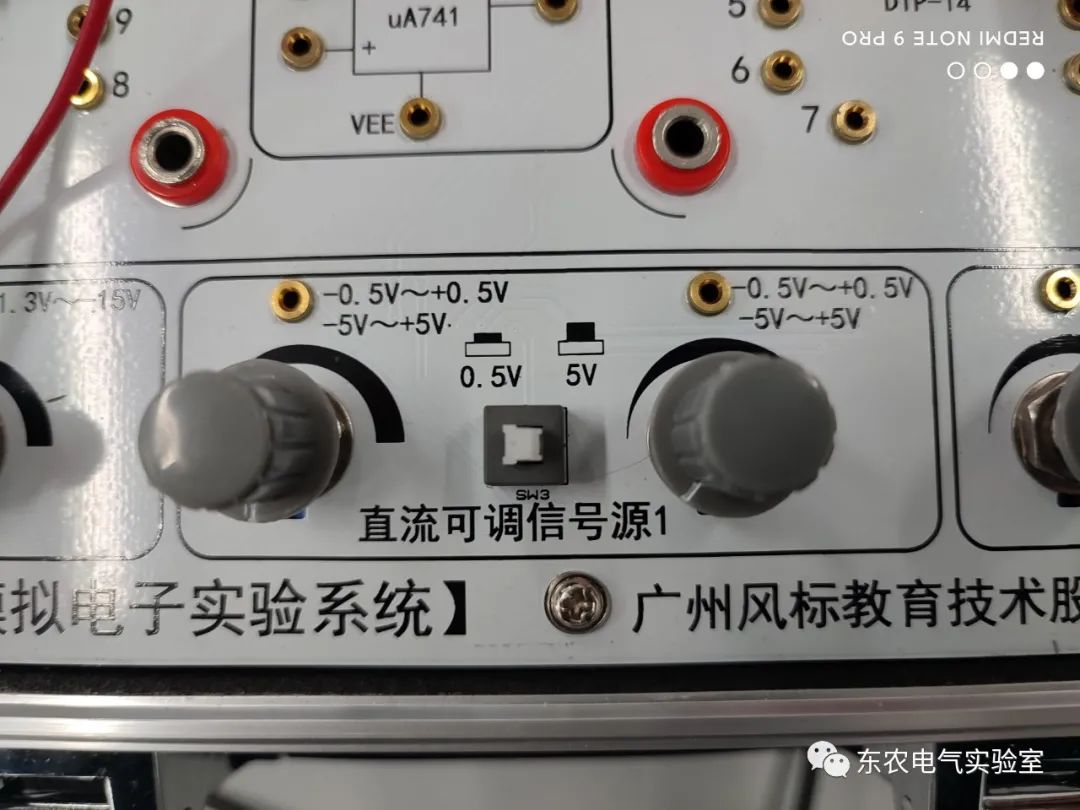

　　A5实验板左侧直流信号源使用说明：电压选择按键为“弹出”状态时，分别调节两电位器旋钮，两路输出信号均可在-5V～+5V范围内设定；电压选择按键按下时，两路直流信号的可调范围则为-0.5V～+0.5V。

　　i1对地电压为+0.1V（接A点）、V**i2为-0.1V（接B点），构成直流差模信号输入，然后用万用表电压档测量Vo数值并记录于表4-2中。根据所测数据，计算单端输出差模电压放大倍数Aod1、* Aod*2以及双端输出差模电压放大倍数A~od ~。

　　i，用示波器始终观察输入、输出信号，记录输入与输出信号之间的相位关系。再用交流毫伏表分别测量uo1、uo2。按表4-3 分别测量差模动态数据long8唯一官网，计算差模放大倍数。并将双端输出

　　仪器使用时要共“地”，即示波器的晶体管毫伏表它们的黑夹子只能接在“┻”上。选用示波器两个通道信号相减的功能观察双端输出的波形。

　　（1）观察A5实验板电路结构图，确定图4-1实验电路接线）理论计算静态参数：设RP1的滑动端在中点，管子放大倍数β=50，UBE=0.7V，当输入端A、B均接地时，计算差分电路静态参数并将结果填入表4-1中。

　　、Voc1？如何确定它们的极性？2、差放动态测试中，为什么不能用毫伏表直接测量uod，而必须分别测取

　　od1和uod2，再经计算得到uod？3、“CMRR”的含义是什么？4、输入信号过大时，差分放大电路会出现什么情况？
