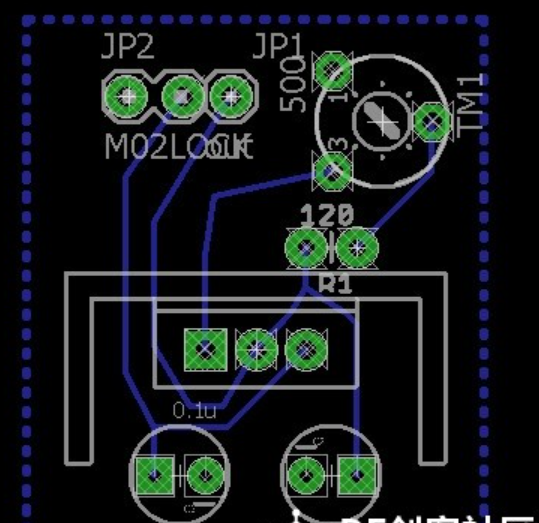

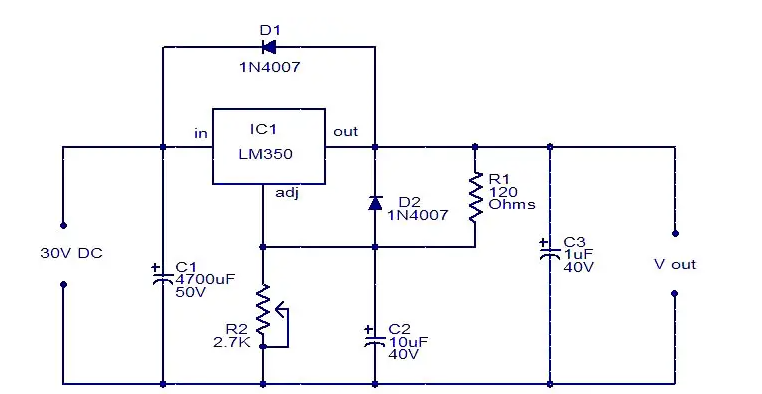

　　，具有热调节、短路保护等功能long8唯一官方网站。long8唯一官网该电路根据数据手册中的应用笔记设计，工作正常。与使用相同IC的初级稳压器相比，该电路具有更好的纹波抑制和更好的稳定性。输出电压可以通过使用POT调节R2.By调节R2，输出电压可以在1.2V和25V之间变化long8唯一官方网站。当输出短路时，

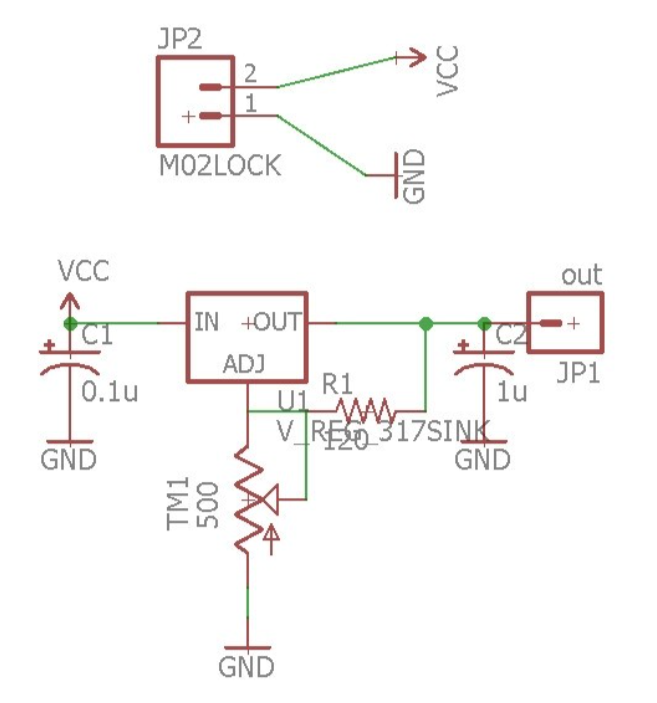

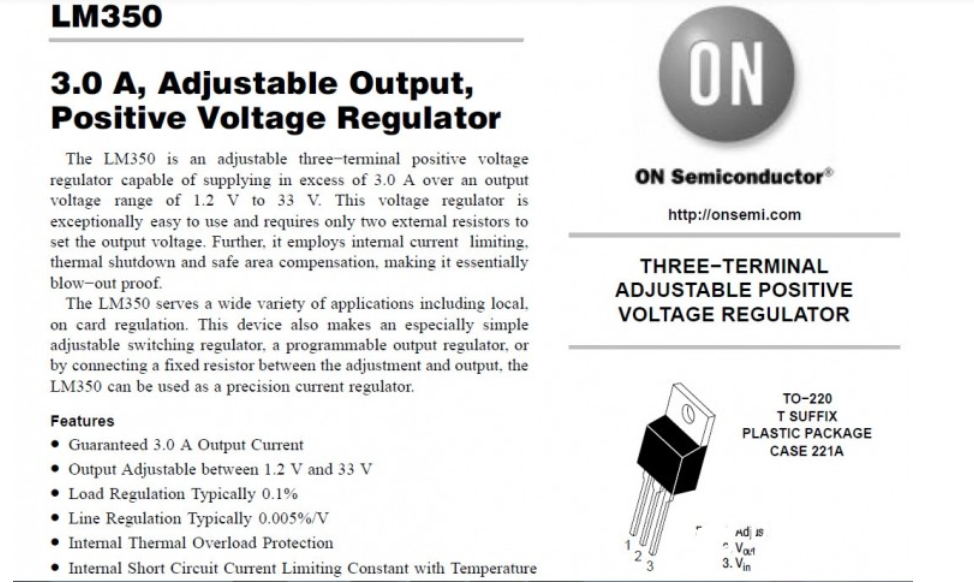

　　本文就介绍一种以LM350稳压IC为核心的简单的可调电源的制作方法，制作出的电源电压在1.2-33V左右范围内可调，下图就是LM350可调电源的电路原理图

　　电源经过变压器变压变为30V左右的低压电压，long8唯一官网注意，LM350耐压在33V左右，输出电压最好低于这个数值

　　在LM350的二脚引脚增加了个可调电位器，可调电位器的调整改变LM350的稳压数值从而达到调整电压的目的

　　经过LM350稳压调压的直流电压在经过C2的简单稳压后在输出端输出，如果在作为可调电源使用输出端需要增加数码管用于显示电压大小
