　　这是非常稳定、无谐波、长距离调频发射器电路，可用于88至108MHz之间的调频频率。这可以覆盖5公里的范围（长距离）。它具有非常稳定的发射器的输出功率约为920W，但如果您使用KT65A、BLX81、BLY2、3553N2、1970SC2、1971SC《》等晶体管，龙8long8唯一官方网站则输出功率可能会更高。

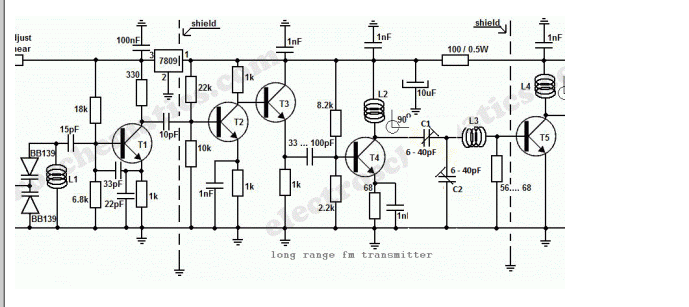

　　T1用作振荡器级，以提供低功耗稳定频率。要调整频率，请使用10k线性电位器，如下所示：如果您向下调整，朝向地面，频率将下降，如果您将其调整为+它会上升。基本上，电位计用作两个BB139可变的可变电源。当您调整电位器时，这两个二极管就像一个可变电容器。通过改变二极管电容，L1+二极管电路为T1形成谐振电路。您可以使用BF199，BF214等晶体管，但不要使用BC。目前您还没有远程调频发射器，因为功率非常低，不超过0.5mW。

　　T2和T3用作缓冲级，T2用作电压放大器，T3用作电流放大器。该缓冲级对于频率稳定非常重要，因为它是振荡器与前置放大器和最终放大器之间的卫生棉条电路。众所周知，糟糕的发射机设计往往会在调整最后级时改变频率。有了这个T2，T3阶段，这种情况将不再发生！

　　T4是FM发射器的前置放大器，用作电压功率RF放大器，将为最终的T5晶体管提供足够的功率。如您所见，T4的集电极中有一个电容器微调器，用于制作谐振电路，龙8long8唯一官方网站迫使T4更好地放大并消除那些不需要的谐波。L2和L3线度角，这是为了避免频率和寄生虫耦合。

　　远程射频发射器的最后级配备了任何输出功率至少为1瓦的射频功率晶体管。如果您想拥有具有足够功率以覆盖远距离区域的专业调频发射器，请使用2N3866、2N4427、2N3553、BLX65、KT920A、2N3375、BLY81、2SC1970或2SC1971等晶体管。如果您使用2N2219，您将获得不超过400mW的功率。为T5晶体管使用一个好的散热器，因为它会变得有点热。使用良好的12V/1Amp最小稳定电源。

　　首先构建振荡器级，将一根小线pF电容器上并收听FM接收器，修剪10k电位器，直到您可以“听到”空白噪音，或者如果您插入音频源，您可以听到音乐。使用70厘米的电线，您只需使用振荡器级即可覆盖2–3米的区域。

　　然后继续构建RF发射器的其余部分，按照电路原理图中所示使用适当的屏蔽。完成变送器结构后，将antena或更好的50或75Ω电阻负载连接并使用它射频探头，您可以使用1N4148二极管代替探针二极管。

　　再次将10k电位器调整到所需的频率，然后转到T4级并调整第一个集电极微调器，以便在万用表上指示最大电压。然后继续下一个修剪器，依此类推。然后返回第一个修剪器并再次重新调整，直到万用表上获得最高电压。对于1瓦射频功率，您可以测量12至16电压。公式为P（以瓦特为单位）等于U2/Z，其中Z对于150Ω电阻为75，对于100Ω电阻为50，但您必须记住long8唯一官网，实际RF功率较低。

　　调整后，如果一切顺利，请连接天线，继续使用射频探头，从T3开始再次调整所有修剪器。确保您没有谐波，检查您的电视和收音机，看看频段是否有干扰。在远离fm发射器或天线的另一个房间检查这一点。

　　这就是所有人。。.这是我为远程传输器设计的，运行良好。我使用了2SC1971，它在12中具有88dB的功率增益。。.。。.108MHz频段long8唯一官网，这大约是RF放大的15倍。由于T4提供大约80至100mW的射频功率，因此最后级有足够的功率提供1至2W，具体取决于晶体管使用情况。
