　　，分别是SOT223，TO220以及TO263。TO220为直插封装long8唯一官网，另外两种为贴片封装，使用贴片封装是，需要保证足够的散热条件，才能保证输出电流。

　　LM317 组件在输出和调整引脚之间形成并调节 1.25V，你可以使用连接在输出和输入引脚之间的两个电阻来更改输出。

　　同时，一个 1µF电容连接到输出端，提高了瞬态响应。然后，你可以通过在可调节引脚上单击电位器来使其用作可变调节器。

　　本稳压电源电路以三端集成稳压器LM317为核心稳压、调压元件，具有电路简单、可靠性高等优点。 输入220V交流电压后，该稳压电源可以输出1.25V-12V连续可调电压，同时电压值可直接通过屏幕观测。

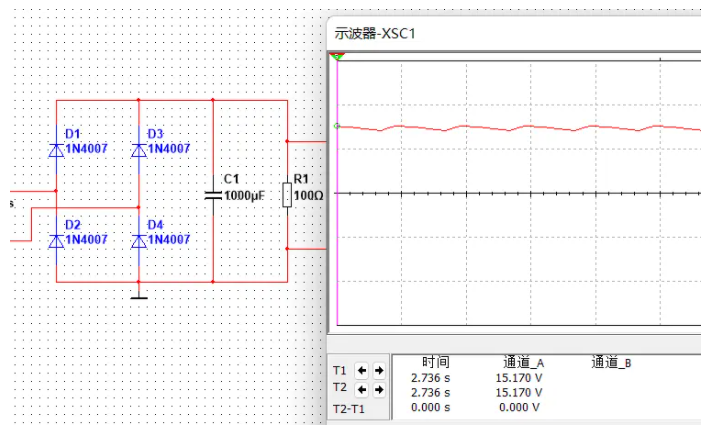

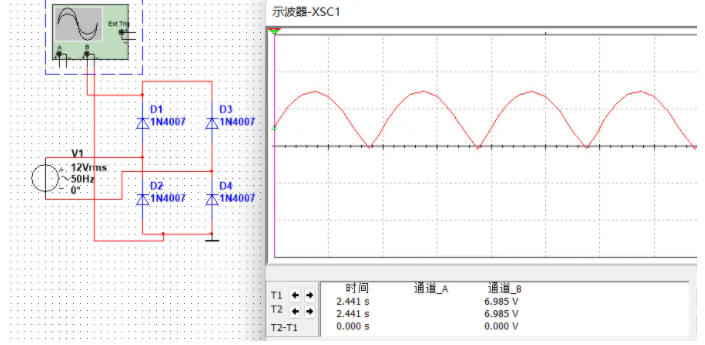

　　220V市电经变压器耦合，将12V低压交流电送入由D1-D4组成的单相桥式全波整流电路，得到脉动直流电，如图所示——

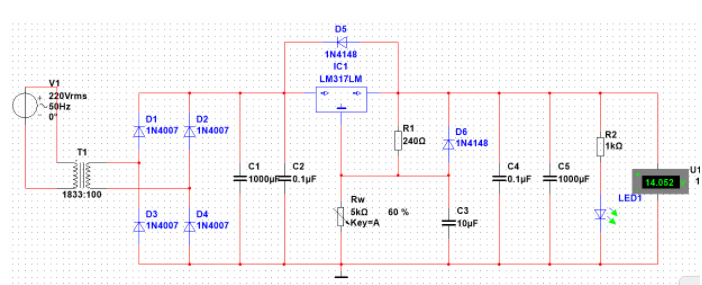

　　在图1中，LM317（IC1）的引脚从左到右依次是输入端、调整端、输出端，输出端与调整端之间的电阻R1两端电压恒定，为1.25V，称为基准电压。 由于调整端电流可以忽略不计，输出电压可近似认为是完全由外周电阻R1和Rw所决定的。 因此有输出电压公式：。

　　在本电路中，Rw取值范围是0-5kΩ，又变压器输出12V，故Uo取值在1.25V和12V之间。

　　LM317稳压器有一个“调整端”或称为“ADJ端”，将电阻R1和电位器R2串联后接在稳压器的输出端与调整端之间。限流电阻R1的阻值应根据稳压器的最大输出电流来选择，一般使用1/2W以上的碳膜电阻或金属膜电阻。然后通过调节电位器R2的阻值，即可达到改变稳压器输出电压大小的目的。稳压器的限流保护是通过内部电流取样电阻来实现的，取样电阻串联在LM317稳压器的输出回路中。long8唯一官网当输出电流超过一定值时，取样电阻上的压降增大，使稳压器的输出电压降低，从而达到限流的目的。
