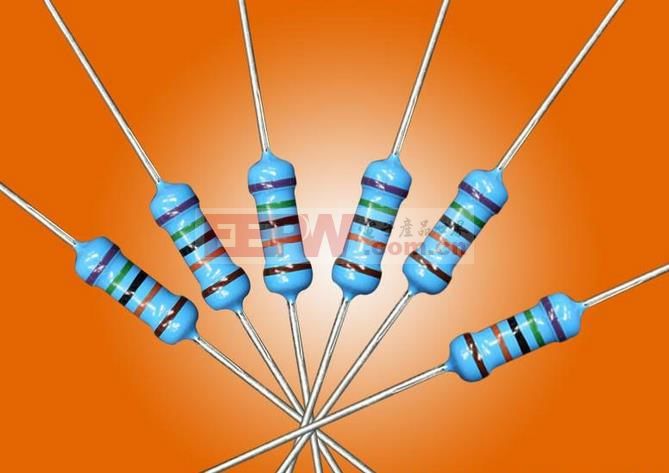

　　导读：常见的圆柱形电阻器上都有颜色各异的彩色环，它们主要用于识别电阻阻值，以方便维修者检测、更换。维修者到底是怎么根据彩色环来识别电阻阻值的呢，本文将对此给出详细介绍。

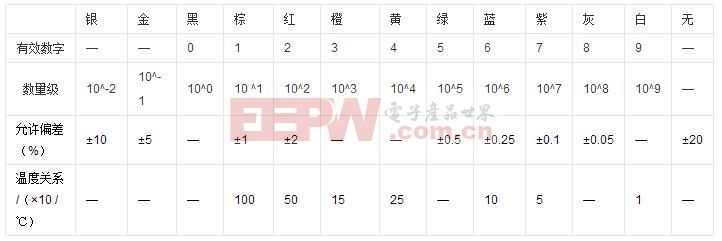

　　关于各种颜色色环的表示内容如下图所示，这是色环电阻识别的基础，只有在识记色环表示的基础上才能在需要时快速、准确的对电阻进行识别。

　　1、找到表示误差的金色色环或银色色环：金、银、棕三个颜色的色环常用于表示误差位于色环的最后一环，其中金色色环和银色色环基本不用做电阻的第一色环，因此只要找到表示误差的金色色环和银色色环，就可以判定这是电阻色环的最后一环，达到判定色环顺序的目的。

　　2、找到棕色色环：上面我们提到棕色色环可用于表示误差位于最后一环，但其也可以表示有效数字同时位于第一环和最后一环，因此当含有棕色色环时我们要另辟途径，根据色环之间的间隔来判定色环顺序。以五色环电阻为例，当出现棕色色环时，可根据四五环间隔大于一二环间隔来判定色环识别顺序。

　　3、根据电阻的生产序列值：当根据以上两条都无法判定色环识别顺序时，可依据电阻的生产序列值。以棕、黑、黑、黄、棕五色环为例，其值为100×10000=1MΩ，误差为1%，若反过来读取的话，为棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差同样为1%，明显后一种电阻是不存在的，因此可判定识别顺序是棕、黑、黑、黄、棕。

　　电阻中的色环实质上分为两部分，第一部分位于电阻的前端，用于表示阻值，而第二部分位于电阻的后端，经常仅为一条色环，用于表示公差精度。第一部分各色环之间等间隔，方便与第二部分区分，这也是以上所提到的一种识别色环顺序的办法。

　　第一条色环表示十位数，第二条色环表示个位数，第三条色环表示倍率，用三条色环来表示电阻的阻值。如：橙、白、黑表示39Ω;橙、白、橙表示39KΩ;橙、白、蓝表示39MΩ。

　　第一条色环表示十位数，第二条色环表示个位数，第三条色环表示倍率，用三条色环来表示电阻的阻值(前三条色环表示同三色环电阻)，第四条色环表示误差。如：棕、红、红long8唯一官网、金表示1200Ω，误差为±5%。

　　第一条色环表示百位数，long8唯一官方网站第二条色环表示十位数，第三条色环表示个位数，第四条色环表示倍率，第五条色环表示误差。如：红、红、黑、棕、金表示2200Ω，误差为±5%。

　　第一条色环表示百位数，第二条色环表示十位数，第三条色环表示个位数，第四条色环表示倍率，第五条色环表示误差(前五条色环表示同五色环电阻)，第六条色环表示电阻的温度系数。

　　若五色环电阻的第五条色环为黑色，则表示其为绕线电阻器;若第五条色环为白色，则表示其为保险丝电阻器;若电阻只有一条黑色色环，则表示其为零欧姆电阻。
