　　中的应用越来越广泛，体积小，存储能量高都是优势。但是充电相比铅酸电池来说要麻烦的多。所以，配置一个简单有效的充电电路是很有必要的。当然，嫌麻烦的朋友也可以直接在某宝购买锂电池充电模块。不过呢，今天咱们还是来分析这么一个简单有效的锂电池充电电路，不仅仅是做出来可以用，而且可以在做中学习到一些知识，这才是重要的。

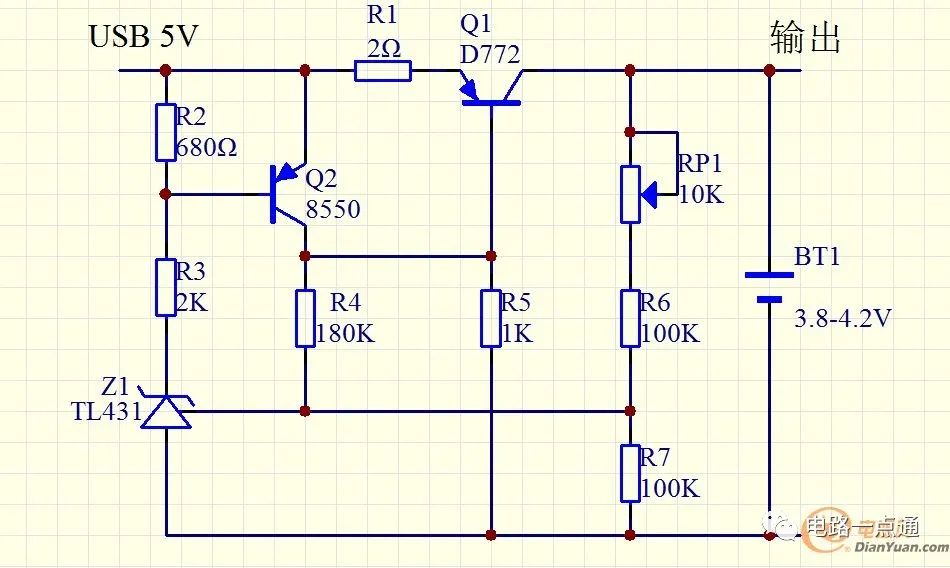

　　R1在电路中起到干路限流作用，限制了最大充电电流。另外，在正常充电时提高Q1发射极与基极之间的电压差,提高Q1的被控能力。R2既是TL431的，也是Q2的上偏置电阻。R3也是TL431的供电电阻，同时也是Q2的基极限流电阻。R4在电路中配合Q2提供一个4.2V锁定功能。R5是Q1的基极限流电阻，也是Q1的启动电阻。RP1是10K的微调电位器，负责调整上限电压。R6、R7是分压电阻，负责对电压采样。

　　当电路上电后，由于被充电池的电压低于4.2V上限，所以由RP1、R6、R7组成的电压采样电路获得的电压信号也是比较低的。电路中，此电压值初始情况下低于2.5V，所以此时TL431是处于截止状态long8唯一官方网站，绝大多数的电流通过R2和R3供给，而不是通过R2-晶体管-R3。所以此时Q2晶体管是处于截止状态。而Q1则是一个最基本的工作状态。处于一个饱和导通的状态，5V电源经过R1限流后送至电池。其最大充电电流为700mA。

　　当被充电电池电压被充到4.2V时，采样电路端获得的信号电压高于2.5V，long8唯一官方网站此时，TL431会开始导通，流经R2、R3的电流增大，增大的电流会在R2电阻的两端产生电压差long8唯一官方网站，这个电压差会驱动Q2导通，导通后的Q2会在R4、R5电阻的上端产生一个接近5V的电压。这个电压一方面会使得Q1的发射极与基极之间没有压差，使得Q1截止，充电动作关闭。另一方面，这个电压会送至TL431的电压比较端，形成了一个正反馈电路，锁定了Q1和Q2的状态。只有当外接电池的电压降至3.8V左右，将采样端电压拉低到2.5V以下的时候，整个电路才会恢复正常的充电状态。
