　　均衡器不同，图形均衡器采用固定的频段和Q值（即频段的宽度），用户可以直接通过拖拽按钮来调整每个频段的增益，从而实现对音频

　　图形均衡器通常具有多个频段，例如10段、20段或30段，每个频段控制一个特定的频率范围。用户可以根据需要选择不同频段进行增益调整，以改善或修饰音频信号的音质。例如，提升低频段的增益可以增强低音的力度和厚重感，提升高频段的增益则可以使声音更加明亮和细腻。

　　图形均衡器的优点是操作简单、直观易懂，适用于对音频处理不太熟悉的用户long8唯一官网。同时，它也可以用于对音色进行快速的调整和优化。然而，由于图形均衡器的频段和Q值是固定的，它可能无法提供像参数均衡器那样精细的频率控制。

　　在音响系统中，图形均衡器通常用于对音频信号进行初步的频率平衡和调整。它可以与参数均衡器等其他音频处理设备结合使用，以达到更好的音质效果。需要注意的是，在使用图形均衡器时，过度提升或衰减某个频段的增益可能导致音质失真或不自然，因此需要根据实际情况进行适度的调整。

　　与我们之前电路中使用回转器电路的10 频段图形均衡器不同，此 3 频段图形均衡器电路使用 Baxandall 拓扑，与Baxandall音调控制类似，但具有额外的中频控制。

　　运算放大器采用 LF351，但任何低噪声运算放大器都适合此均衡器应用。与10 通道均衡器的应用不同 ，该 3 频段图形均衡器电路中的无源元件并不重要，因为该电路不需要关键的频段分离。容差5%的电阻就足够了，容差10%的陶瓷电容就足够了。当然，long8唯一官网您可以使用更好的组件，但性能提升不会很明显。该电路仅需要一个电源，因此这对于汽车音响或简单的家庭音响应用来说非常有用。

　　图形均衡器是一种可以通过滑动电位器旋钮轻松调整其整体频率响应的滤波器，并且电位器旋钮的位置会自然地模仿滤波器的频率响应，这非常人性化。电子工程师已经开发了许多方法来制作音频均衡器，例如Baxandall类型和Gyrators仿真类型。这里我们介绍回转器仿真类型。

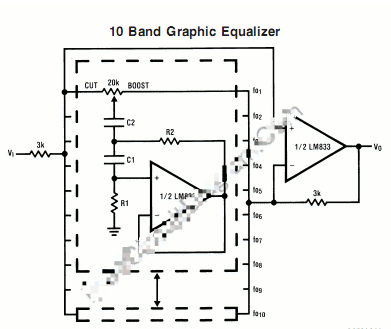

　　原理图显示了两个运算放大器电路。第一个运算放大器（左）使用 RC 和有源（放大器）电路（称为回转器电路）模拟高 Q 值 LC网络，该电路实际上将信号从信号线传递到地（在频带上进行衰减）。第二运算放大器配置为非反相放大器。看看这个放大器，同相和反相输入实际上都是通过电位器连接到信号线的。

　　如果没有将 LC仿真器（回转器）连接到电位计抽头，到达反相和非反相的信号将相互消除并给出平坦的响应（无升压或截止），并且当回转器连接在水龙头的中心位置。当抽头位置靠近3k电阻信号源时（远离负输入），电阻后的信号（对于某个频段）将被回转器短路接地，现在到达正输入的信号的频率范围将被切断。

　　当回转器抽头位置滑动靠近反相输入时，正输入端的信号不再对地短路，并且衰减运算放大器增益（对于所选频段）的负反馈将对地短路，并且该频段的增益变得更高（增强）。那么正输入端的信号不再对地短路，并且衰减运算放大器增益（对于所选频带）的负反馈将对地短路，并且该频带的增益变得更高（升压）。

　　此处所示的图形均衡器基于 Sanyo Semiconductors 的 IC LA3600。 LA 3600 是一款集成单运算放大器、5 频段图形均衡器 IC，非常适合便携式立体声音响、收音机、家庭影院系统、汽车音响系统等应用。LA3600 可以在 5 至 15VDC之间的任何电压下工作并且对于容性负载极其稳定。

　　电路中电容C1、C3、C5、C7、C9用于固定相应频段的谐振频率。电容器C2、C4、C6、C8、C10 和 C15 是输入电容器，增加这些电容器的值将增加低频响应。电容C13为去耦电容，C14为电源滤波电路。 C12是输出电容，电阻R6限制电源电流。每个频段的增益可以通过相应的电位器R1至R5进行调节。

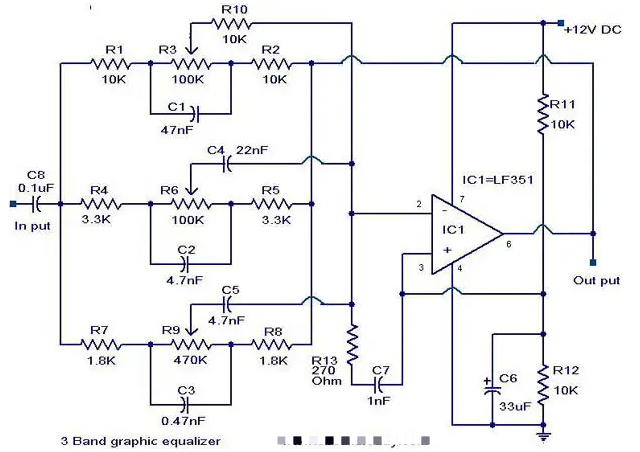

　　这是使用单个 IC 和少量元件的简单 3 频段图形均衡器电路的电路图。这里使用的 IC 是 LF 351，它是一款宽带宽单 JFET 运算放大器。

　　该IC的高输入阻抗使得该电路与大多数音频信号源兼容。运算放大器作为反相放大器进行接线。输入信号通过滤波器网络馈送到运算放大器的反相输入端。滤波器网络可以对50Hz、1KHz和10KHz三个频段产生+/-20dB的增强或截止。POT R1、R2和R3可用于调节不同频段的增益。

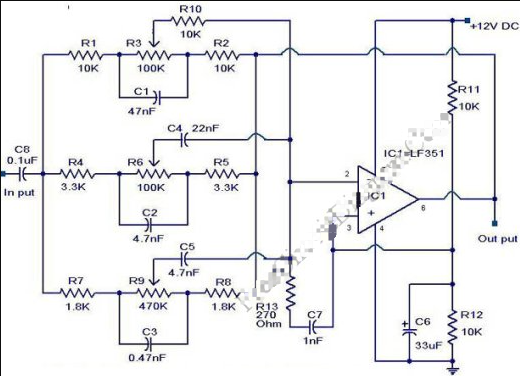

　　这是一个简单的 3 频段图形均衡器电路，由单个运算放大器 IC LF351 (IC1) 和少量无源元件组成。该电路的元件值不是很关键，可以用最接近的值替换，对性能有一点损失.此功能使您可以轻松地从垃圾箱中进行组装。

　　运算放大器 LF351 接线可在三个频率范围（高、中、低）下工作。电路设计为通过改变 POT 的 R3、R6 和 R9，电路可对 50Hz、1KHz 和 10Khz 产生 +/-20 dB 的提升或衰减。这些频段在最大电源电压下的最大放大倍数为 20dB。运算放大器 LF 351 作为反相放大器接线KHz 频率的响应可通过调节 POT 的 R3、R6 和 R9 来改变。

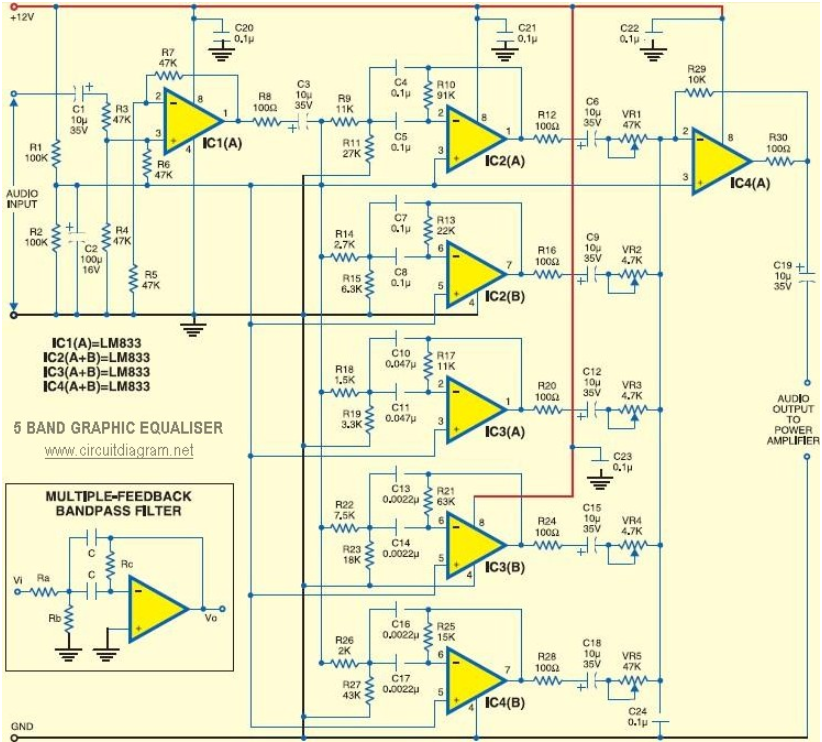

　　这是使用运算放大器芯片NE5532或LM833构建的5频段图形均衡器电路的设计图。运算放大器 IC 是一个不错的选择，因为价格便宜并且输出质量相当好。每个 IC 包含双运算放大器电路，因此您需要 4 个 NE5532 或 LM833 IC 来构建此 5 频段图形均衡器。

　　均衡器电路通常将音频频谱划分为单独的频带，并且 对每个频带具有独立的增益控制。每个频段的输出在 IC4(A) 处混合，然后馈送到音频功率放大器。需要选择适当的品质因数 (Q) 以避免相邻频段重叠，因为这会给音频信号带来染色。

　　电位计（VR1 至 VR5）位于信号路径中，因此应尽可能具有最佳质量。用裸铜线包裹锅体，并将铜线的另一端焊接到地。由于滤波器非常敏感并且为了获得最佳性能，所有电阻器都应为金属膜型，电容器应为聚酯型。
