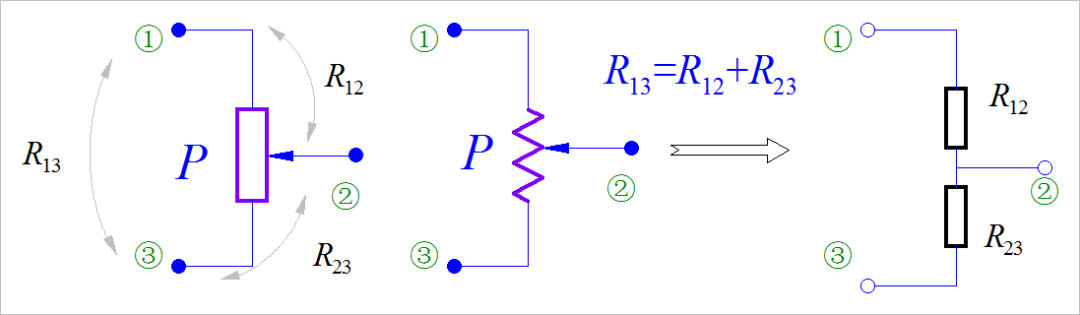

　　电位器可以看成由两个电阻R12,R23串联起来的分压电路。其中R12,R23的阻值随着滑动端的位置变化而改变，但R12,R23相加等于一个固定的阻值。

　　在电路中，电位器可以对（直流、交流）信号产生可变比例的分压、可以产生不同阻值的电阻。例如用于放大器输入信号强度调节，反馈电路倍数调节，线路阻抗匹配调节，也可以作为位置传感器获取相应的角度和距离。

　　电动双联电位器是用于一些传统音箱放大器进行自动音量调节使用，可以同时控制左右两路声道音量。即可手工调节，也可以有内部电路驱动进行自动音量调节。

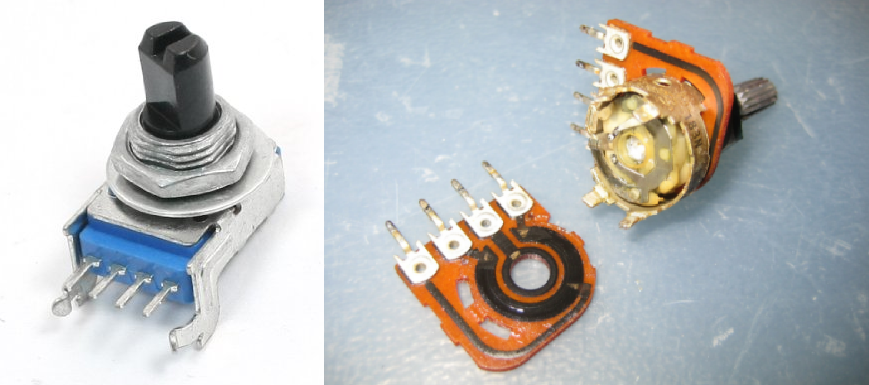

　　通过测量可以看到，相比于传统电位器的三个端口之外，还有一个位于电阻中间的固定端口，它与两个固定端口之间的阻值基本相同。

　　他首先在一开始对人类听觉系统的特性总结了相关一些研究结果，显示在声音大的时候，人耳对于不同频率声音感知能力是相对平坦的。但当声音强度小时，对于低频和高频衰减的程度更大，特别是低频声音。

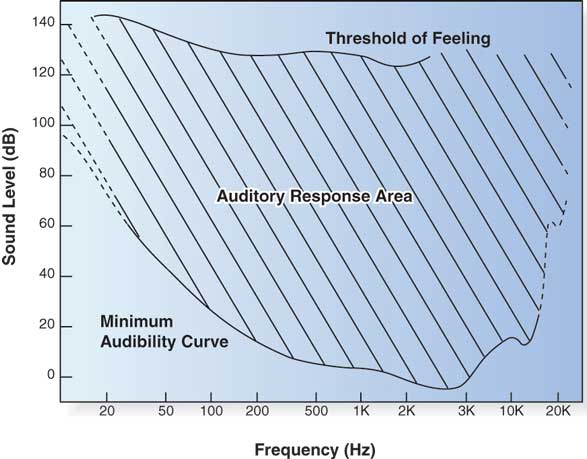

　　下图显示了贝尔实验室Harvey Fletcher等人在1930通过实验测量的很多人人耳实际相应曲线，龙8long8唯一官方网站然后平均计算之后得到的人耳感知曲线分布，正好说明了上面的特点。

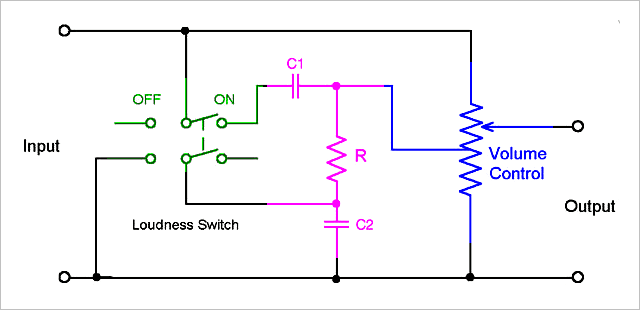

　　在早期高保真音箱系统中，还都使用分离的电子元器件来实现信号频率均衡。下图就显示了通过一个双刀双掷开关按键来选择音频补偿的电路。

　　电路中C1，R，C2组成了一个带阻滤波电路，龙8long8唯一官方网站增强后的频率分量通过电位器的中间固定管脚被引入电位器的输出。这样就可以在输出信号中增加低频和高频的信号分量long8唯一官网。

　　由于补偿低频、高频分量是注入在电位器的中间位置，所以当音量控制电位器在高端（音量大）的时候，这个作用并不明显。当电位器处于低端（音量小）的时候，补偿信号对于输出影响就很大。

　　下面给出了上述电路网络简化线性模型。假设其中电位器有R2，R3串联而成。电位器第四个固定端口位于中间，R2=R3。

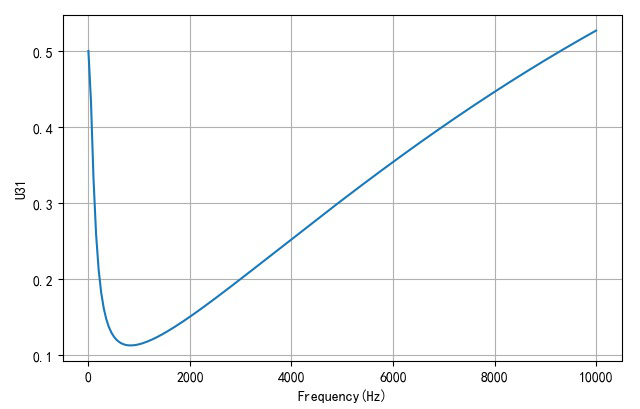

　　将s=j2πΩ代入上面表达式，令Ω从0变化到10kHz。取表达式的模（绝对值）可以得到电路网络的频率响应，如下图所示：

　　可以看到它的确是一个对低频和高频信号提升，对于中频（1000Hz）左右的信号有较大衰减的滤波器网络。

　　本想使用这款电动双联电位器用作实验中自动调整，但在购买时没有考虑到它是用于音频放大器所使用。不仅它具有四个端口，而且它的中间滑动端的电阻变化与角度之间不是线性的。

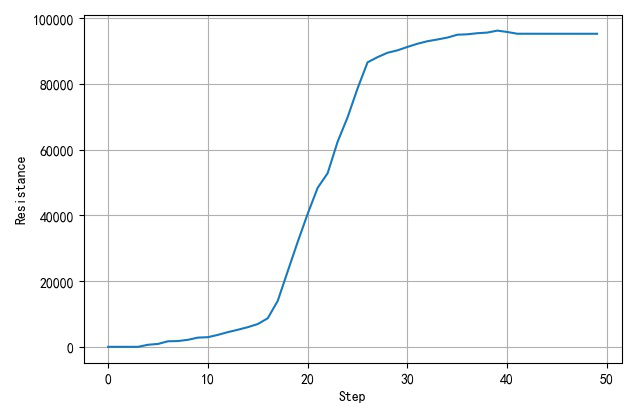

　　下图给出了一款标称值为100kΩ电动电位器滑动端与其中一个固定端之间的电阻随着角度旋转的变化值。它明显呈现出一种指数变化的特性。这对于音量调整来说，符合人耳对于声音强度的感知规律。

　　在现代音箱中，对于声音的控制和均衡逐步过渡到专用集成化和数字处理器DSP）来实现相同的功能。这不仅省去了体积较大的电位器，而且在处理效果上也比使用离散元器件组成的滤波器好。
