　　故障，使用可调节元件的同时还需要可调节手柄，并且可调节元件必须暴露在仪表板的开口中，所有这些都有一定的影响。

　　但是您还可以使用触摸来获得新的操作模式。改变传统的工作方式无疑会带来新的思维方式。今天我们需要了解到如何利用集成触摸调光器电路自己制作一款可触摸的可调直流稳压电源，传统的旋转电位器的电压调整方法已更改为通过触摸调整的输出电压方法，以实现全新的操作感。

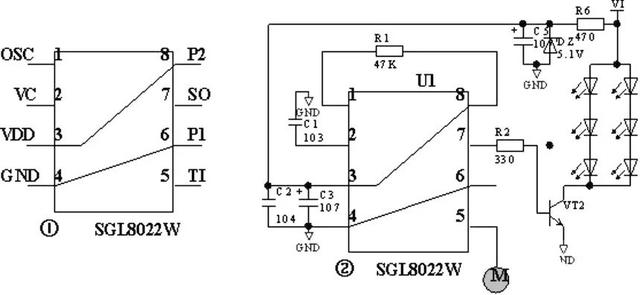

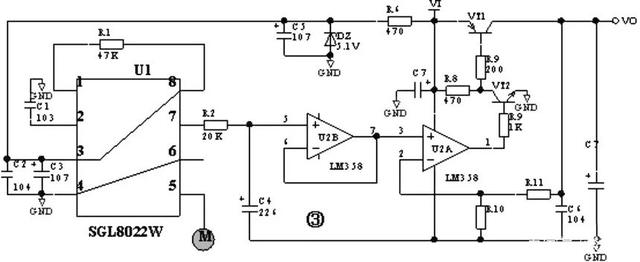

　　图3是以SGL8022W为核心的可调直流稳压电源电路的示意图。 U1是一种触摸感应集成电路SGL8022W，最初设计用于调光LED触摸。该电路的原理图如图2所示。图2是具有亮度存储功能的无级触摸调光电路的示意图。模式选择端子P1= 0，P2=1，IC输出是带记忆的无级调光模式。图1显示了SGL8022W的引脚功能图，类似的集成电路包括SGL8023W。

　　在图3所示的电路中，SGL8022W的模式选择端子P2连接至VDD，并且P1连接至GND。此时，SGL8022W可以在带存储器的无级调光模式下工作龙8long8唯一官方网站。long8唯一官方网站登录其输出端子SO输出PWM信号。在对R2和C4进行积分之后，通过C4获得了相对平滑的电压信号，该电压信号对应于SGL8022W输出的PWM信号并被U2B缓冲(因为LM358具有相对较高的输入阻抗)，U2B也可以省略。由于该电路仅需要一个运放龙8long8唯一官方网站，因此空闲双运放的另一个运放被视为U2B缓冲电路，并作为U2A的同相输入引脚的参考。 U2A的另一个输入端子是反相输入端子。

　　接下来，当输出电压V0低于电压感测R11上的设置电压时，也就是说，在对V0进行分压之后，将比例输入输出电压R10和R10的感测电压R11和R10施加到反相U2A的输入端子。输入电压低于设定值U2A，同相输入端子电压，U2A输出高电平，VT2饱和并接通，VT1饱和并接通，输出电压V0增大。如果V0高于设置的输出电压，则经过R11和R10的分压后，U2A的反相输入端子上的电压将高于非反相输入端子上设置的参考电压。 U2A输出低电平，VT2关闭。 ，VT1关闭。当V0降低时，V0稳定在设定值。
